DESMONTAJE
PROCEDIMIENTO

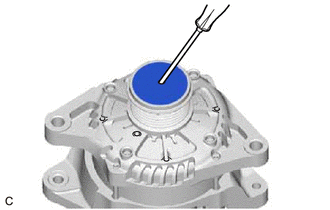

1. EXTRAIGA LA TAPA DE LA POLEA DEL GENERADOR
| (a) Con un destornillador extraiga del generador con polea de embrague la cubierta de dicha polea. AVISO:
OBSERVACIÓN: A pesar de que se va a ver grasa cuando se extraiga la tapa de la polea del generador, ello no indica una avería. |
|

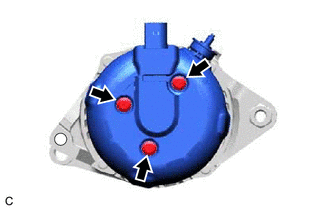

2. QUITE LA TAPA TRASERA DEL GENERADOR
| (a) Quite los 3 pernos y la tapa trasera del conjunto de la bobina del generador. |
|

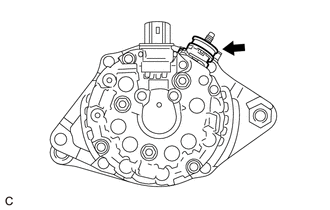

3. QUITE EL AISLADOR DEL TERMINAL DEL GENERADOR
| (a) Quite el aislador del terminal del generador del conjunto de la bobina del generador. |
|
4. EXTRAIGA EL CONJUNTO DEL PORTAESCOBILLAS DEL GENERADOR

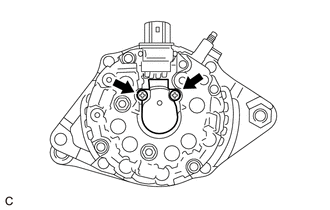

| (a) Quite los 2 tornillos y el conjunto del portaescobillas del generador del conjunto de la bobina del generador. |
|
5. EXTRAIGA EL CONJUNTO DE LA BOBINA DEL GENERADOR

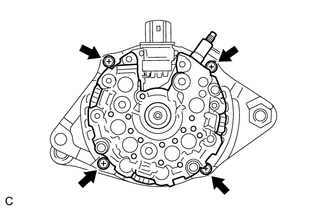

| (a) Extraiga los 4 pernos. |
|

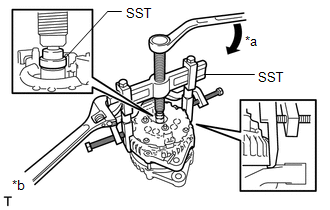

| (b) Extraiga el conjunto de la bobina del generador del conjunto del rotor del generador con la SST. SST: 09950-40011 09951-04020 09952-04010 09953-04020 09954-04010 09955-04071 09957-04010 09958-04011 |
|

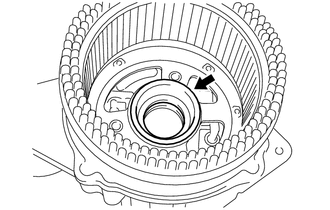

| (c) Extraiga la empaquetadura de la tapa de cojinete. AVISO: Si se rompe la empaquetadura de la tapa del cojinete, extraiga completamente las piezas rotas. OBSERVACIÓN: El sellado de la empaquetadura de la tapa del cojinete se puede instalar en el conjunto del rotor del generador. |
|
6. EXTRAIGA EL GENERADOR CON POLEA DE EMBRAGUE
(a) Sujete el armazón del terminal de excitación del generador en un torno de banco entre placas de aluminio.

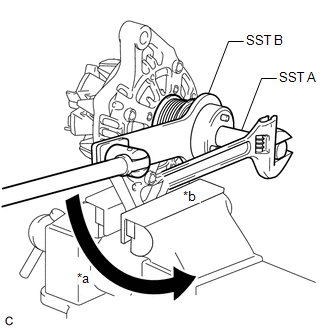

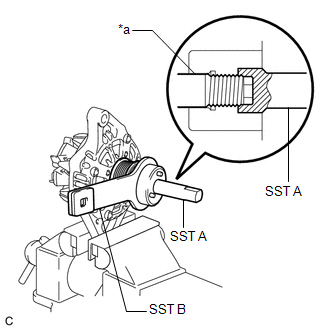

| (b) Coloque la SST (A) y (B) en el generador con polea de embrague como se muestra en la ilustración. SST: 09820-63021 AVISO: Fije firmemente la SST a la polea del generador con embrague y al eje del rotor. |
|
| (c) Afloje la polea del generador con embrague, para ello, gire la SST (B), tal como se muestra en la ilustración. AVISO:
|
|
(d) Extraiga la SST de la polea del generador con embrague.
(e) Extraiga el generador con la polea del embrague del eje del rotor.
7. EXTRAIGA EL CONJUNTO DEL ROTOR DEL GENERADOR

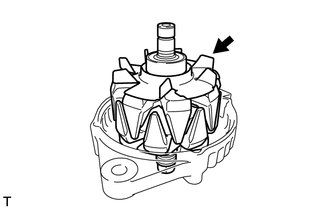

| (a) Extraiga el conjunto del rotor del generador del armazón del terminal de excitación del generador. |
|
8. INSPECCIONE EL COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR
Haga clic aquí .gif)
9. EXTRAIGA EL COJINETE DEL ARMAZÓN DEL TERMINAL DE EXCITACIÓN DEL GENERADOR

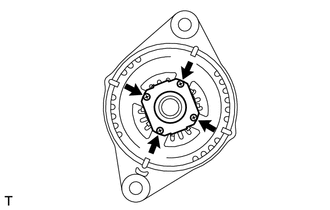

| (a) Extraiga los 4 tornillos y la placa de retención del armazón del terminal de excitación del generador. |
|

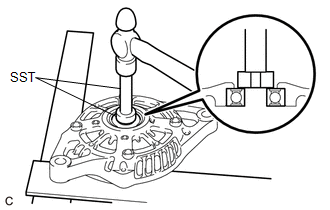

| (b) Extraiga el cojinete del armazón del terminal de excitación del generador con la SST y un martillo. SST: 09950-60010 09951-00250 SST: 09950-70010 09951-07100 |
|
