EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí
2. SEPARE LA MANGUERA TRASERA FLEXIBLE

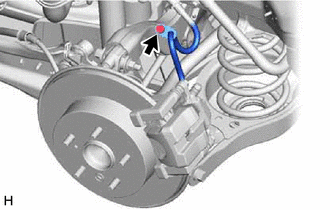

(a) Quite el perno y separe la manguera flexible trasera del soporte de la manguera flexible trasero. |
|
3. EXTRAIGA LA PASTILLA DEL FRENO DE DISCO TRASERO

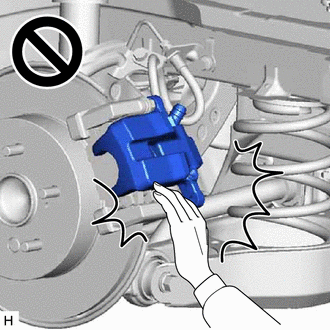

ADVERTENCIA:

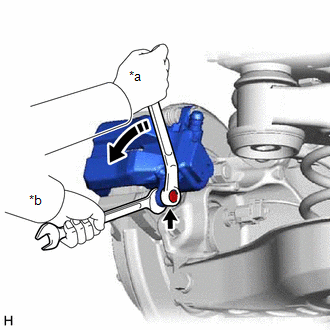

(a) Sujete el pasador deslizante del cilindro del freno de disco trasero (lado inferior) y extraiga el perno. |
|
(b) Tire hacia arriba del conjunto del cilindro del freno de disco trasero.

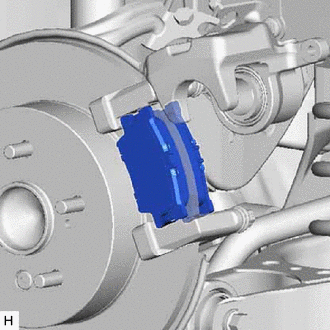

(c) Extraiga del soporte del cilindro del freno de disco trasero las 2 pastillas del freno de disco trasero. |
|
4. EXTRAIGA EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO
(a) Extraiga el calce antichirrido del freno de disco trasero n° 1 de cada pastilla del freno de disco trasero.

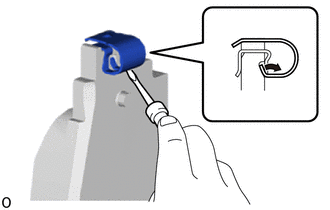

(b) Con un destornillador, extraiga la placa indicadora de desgaste de la pastilla del freno de disco trasero de cada pastilla del freno de disco trasero. |
|
