Toyota Camry Manual de reparaciones XV70 (2017-2023): InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

• Inmediatamente después de colocar las pastillas del freno, el rendimiento de frenado puede verse reducido. Siempre realice la prueba en carretera en un lugar seguro y prestando atención al entorno.
• Después de sustituir las pastillas del freno de disco trasero, puede que el pedal del freno presente una sensación de holgura debido al espacio libre entre las pastillas del freno de disco trasero y el disco trasero. Pise el pedal del freno varias veces hasta que lo note firme.
• Después de sustituir las pastillas del freno de disco trasero, siempre lleve a cabo una prueba en carretera para verificar el rendimiento de los frenos y observar si hay vibraciones.

OBSERVACIÓN:

• Lleve a cabo los mismos procedimientos para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE EL KIT DE CALCE ANTICHIRRIDO DEL FRENO DE DISCO TRASERO

AVISO:

• Cuando sustituya una pastilla desgastada del freno de disco trasero, el kit del calce antichirrido del freno de disco trasero debe sustituirse junto con la pastilla del freno de disco trasero.

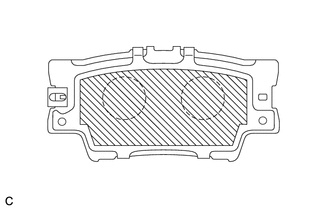

• No aplique grasa para frenos de disco en la superficie interior de la pastilla de freno.
• Instale las placas indicadoras de desgaste de las pastillas del freno de disco trasero en la posición y el sentido correctos.

(a) Compruebe la pastilla del freno de disco trasero. OBSERVACIÓN: Si el freno de disco trasero tiene una marca de identificación, asegúrese de confirmar el lugar de instalación.

*a Lado interior (blanco) *b Lado exterior (verde)

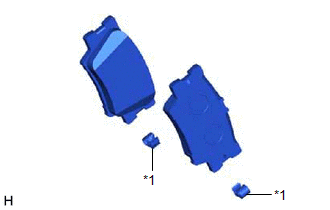

(b) Instale la placa indicadora de desgaste de la pastilla del freno de disco trasero en cada pastilla del freno de disco trasero.

*1 Placa indicadora de desgaste de la pastilla del freno del disco trasero

(c) Aplique grasa para frenos de disco en la placa posterior de las pastillas de freno de disco trasero.

Grasa para frenos de disco

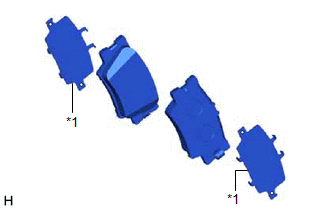

(d) Instale el calce antichirrido del freno de disco trasero n° 1 en cada pastilla del freno de disco trasero.

*1 Calce antichirrido del freno de disco trasero no. 1

2. COLOQUE LA PASTILLA DEL FRENO DE DISCO TRASERO

ADVERTENCIA:

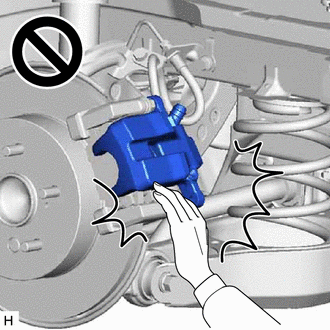

• Asegúrese de no quedar atrapado por el conjunto del cilindro del freno de disco trasero o por otras piezas al instalar las pastillas del freno de disco trasero.
• Después de levantar el conjunto del cilindro del freno de disco trasero, fíjelo en su sitio antes de realizar cualquier trabajo en el mismo.
• El conjunto del cilindro del freno de disco trasero podría caerse, atrapando los dedos o las manos, y provocar lesiones.

(a) Empuje el pistón del freno de disco trasero.

AVISO:

• Asegúrese de que el líquido de frenos no se rebose y se salga del depósito.
• No ejerza demasiada fuerza en el pistón del freno de disco trasero.

(b) Coloque en el soporte del cilindro las 2 pastillas del freno de disco trasero.

AVISO:

• Mantenga las superficies de fricción de las pastillas del freno de disco trasero y el disco trasero libres de aceite y grasa.
• Instale la pastilla de freno de disco trasero de modo que la placa indicadora de desgaste de la pastilla de freno de disco trasero se instale en la parte inferior del vehículo.

OBSERVACIÓN:

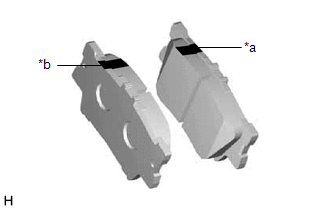

Si el disco de freno trasero tiene una marca de identificación, asegúrese de confirmar el lugar de instalación.

(c) Sujete el pasador deslizante del cilindro del freno de disco trasero (lado inferior) e instale el conjunto del cilindro del freno de disco trasero en el soporte del cilindro del freno de disco trasero con el perno nuevo.

Torque:

26.5 N·m {270 kgf·cm, 20 ft·lbf}

(d) Pise el pedal del freno varias veces.

3. COLOQUE LA MANGUERA FLEXIBLE TRASERA

(a) Coloque la manguera flexible trasera en el soporte trasero de la manguera flexible con el perno.

Torque:

29 N·m {296 kgf·cm, 21 ft·lbf}

4. COMPRUEBE EL NIVEL DE LÍQUIDO DE FRENOS DEL DEPÓSITO

Haga clic aquí

5. COLOQUE LA RUEDA TRASERA

Haga clic aquí
