EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del amortiguador delantero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Ajuste de la alineación de las ruedas delanteras	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	Con sistema del freno de estacionamiento eléctrico: Sin sistema del freno de estacionamiento eléctrico:
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos)	Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de asistencia al estacionamiento	para la inicialización: para la calibración:
	Inicialización del controlador de la cámara de televisión Ajuste el ángulo de dirección Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera)	Sistema de supervisión de vista panorámica	para la inicialización: para la calibración:

OBSERVACIÓN:

• Realice el mismo procedimiento para los lados izquierdo y derecho.
• El procedimiento que se indica a continuación es para el lado izquierdo.

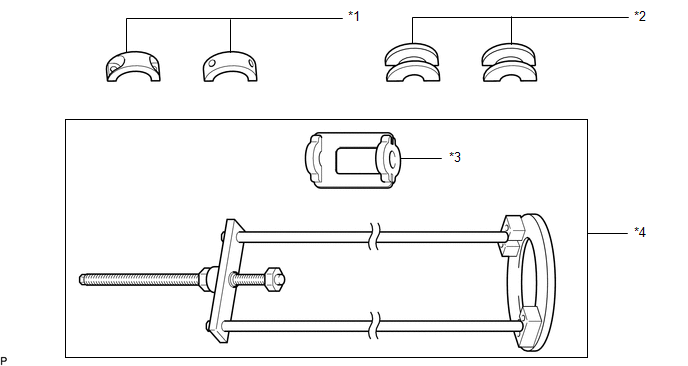

• La SST utilizada al extraer/instalar el muelle espiral se muestra a continuación. (para TRD)

  *1	SST (09727-58100)	*2	SST (09727-58130)
  *3	SST (09727-58030)	*4	SST (09727-58010)

PROCEDIMIENTO

1. EXTRAIGA LA RUEDA DELANTERA

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA REJILLA DE VENTILACIÓN DEL PANEL SUPERIOR DEL CUBRETABLERO

Haga clic aquí

3. SEPARE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

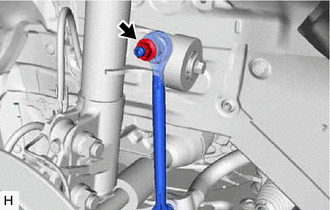

(a) Extraiga la tuerca y separe el conjunto del estabilizador delantero del conjunto del amortiguador delantero. AVISO: Tenga cuidado de no dañar la funda de la junta esférica. OBSERVACIÓN: Si la junta esférica gira conjuntamente con la tuerca, utilice una llave de cubo hexagonal de 6 mm para sujetar el espárrago prisionero.

4. SEPARE EL SENSOR DE VELOCIDAD DELANTERO

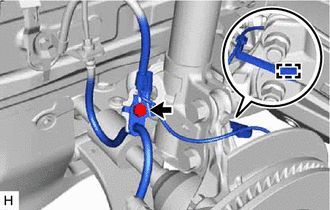

(a) Extraiga el perno, desenganche la abrazadera y separe el sensor de velocidad delantero y la manguera flexible delantera del conjunto del amortiguador delantero. AVISO: Asegúrese de separar el sensor de velocidad delantero y la manguera flexible delantera del conjunto del amortiguador delantero por completo.

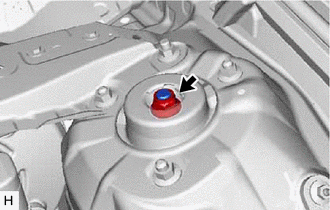

5. AFLOJE LA TUERCA DEL SOPORTE DELANTERO AL AMORTIGUADOR DELANTERO

(a) Afloje la tuerca del soporte delantero al amortiguador delantero.

ADVERTENCIA:

• Afloje la tuerca del soporte delantero al amortiguador delantero solo si se tiene que desmontar el amortiguador delantero con muelle espiral.
• Solo afloje la tuerca del soporte delantero al amortiguador delantero, no la extraiga.
• Si se extrae la tuerca del soporte delantero al amortiguador delantero con el muelle espiral delantero en tensión, es posible que los componentes del amortiguador delantero con muelle espiral salten a pedazos.

6. EXTRAIGA EL AMORTIGUADOR DELANTERO CON MUELLE ESPIRAL

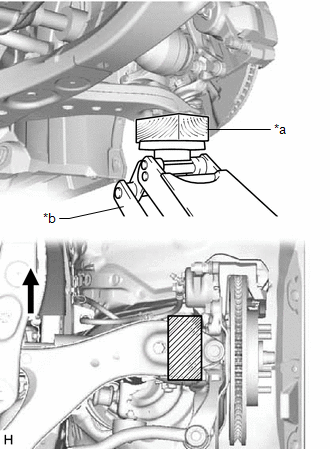

(a) Soporte el subconjunto del brazo inferior de la suspensión delantera No. 1 con un gato y un taco de madera.

*a	Taco de madera
*b	Gato
	Parte delantera del vehículo
	Punto de colocación del taco de madera

AVISO:

Mantenga el subconjunto del brazo de suspensión inferior delantero No. 1 sujetado hasta que haya finalizado la instalación del amortiguador delantero con muelle espiral.

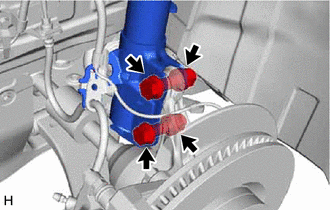

(b) Extraiga los 2 pernos y las 2 tuercas, y separe el amortiguador delantero con muelle espiral (parte inferior) del pivote de la dirección. AVISO: Cuando extraiga las tuercas, evite que giren los pernos. Utilice un cable o una herramienta similar para colgar el pivote de la dirección independiente.

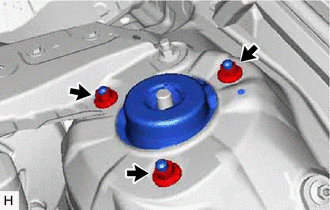

(c) Extraiga las 3 tuercas y el amortiguador delantero con muelle espiral.

7. EXTRAIGA LA TUERCA DEL SOPORTE DELANTERO DEL AMORTIGUADOR DELANTERO

(a) Para TRD:

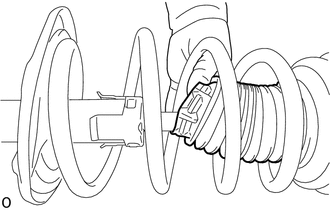

(1) Desenganche el extremo de la cubierta antipolvo delantera No. 1 de las garras del conjunto del amortiguador delantero.

*1 Cubierta antipolvo del amortiguador delantero No. 1 *a Pinza

(2) Doble hacia atrás la cubierta antipolvo del amortiguador delantero No. 1. AVISO: Asegúrese de que la cubierta antipolvo del amortiguador delantero No. 1 no esté excesivamente deformada ni aplastada.

(3) Limpie el vástago del amortiguador con un paño, etc. y retire cualquier partícula extraña y restos de aceite. AVISO: Limpie a fondo el vástago del amortiguador para evitar daños al vástago del amortiguador debido al contacto con partículas extrañas.

*a Paño, etc. *b Vástago del amortiguador

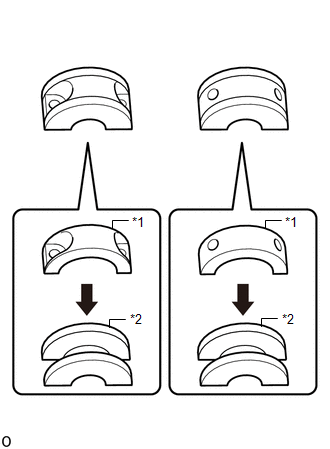

(4) Coloque la SST (09727-58100) en la SST (09727-58130). SST: 09727-58100 SST: 09727-58130 AVISO: Asegúrese de que no haya grietas ni daños en la SST (09727-58130) que puedan impedir que se fije el vástago del amortiguador del conjunto del amortiguador delantero. En caso los hubiera, sustituya la SST (09727-58130) por una nueva.

*1 SST (09727-58100) *2 SST (09727-58130)

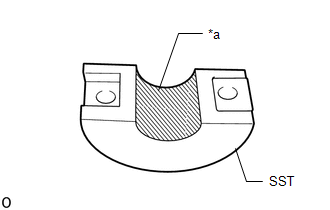

(5) Limpie la superficie de la SST (09727-58130) en la que está instalado el conjunto del amortiguador delantero y extraiga cualquier partícula extraña y restos de aceite. AVISO: Limpie a fondo la superficie de instalación para evitar daños al vástago del amortiguador debido al contacto con partículas extrañas.

*a Superficie de instalación

(6) Utilice una llave hexagonal de cubo larga de 5 para colocar la SST (09727-58100) y la SST (09727-58130) en el vástago del amortiguador. AVISO: Al instalar la SST (09727-58100) y la SST (09727-58130), no doble hacia atrás la cubierta antipolvo del amortiguador delantero No. 1 en una dirección incorrecta ni lo deforme. OBSERVACIÓN: Instale la SST (09727-58100) y la SST (09727-58130) en la base del vástago del amortiguador y compruebe que la SST (09727-58100) y la SST (09727-58130) sujetan el vástago del amortiguador. El conjunto del amortiguador delantero tiene un muelle de rebote integrado y está fabricado para contraer el vástago de amortiguador de forma constante. Por este motivo, resulta difícil contraer el muelle espiral lo suficiente como para liberar el subconjunto del soporte de la suspensión delantera utilizando únicamente el compresor de muelles espirales (09727-30022), lo que hace necesario usar la SST (09727-58100), la SST (09727-58130) y una llave hexagonal de cubo larga de 5 para garantizar una longitud libre del vástago de amortiguador en la que el trabajo pueda realizarse con una pequeña compresión.

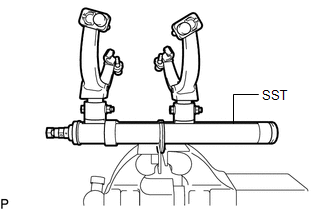

(b) Fije la SST en un torno de banco. SST: 09727-00051 SST: 09727-30022 09727-00010 09727-00031

(c) Enganche los ganchos de los brazos de la SST a lo largo del diámetro del muelle espiral.

ADVERTENCIA:

• Asegúrese de que los ganchos estén bien enganchados al muelle espiral.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

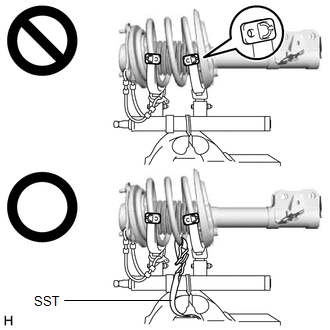

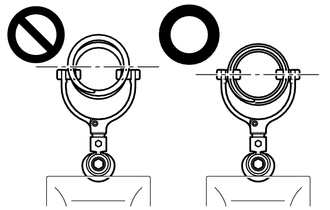

• Asegúrese de que los ganchos de los brazos de las SST superior e inferior queden fijados al muelle espiral de modo que la distancia entre los ganchos sea lo más grande posible.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

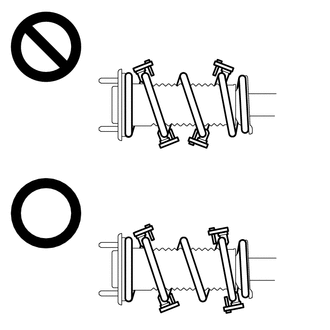

• Asegúrese de que los brazos de la SST estén paralelos y de que la cantidad de bobinas entre los brazos sea la misma en cada lado.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

(d) Coloque los pasadores de tope en los ganchos de la SST.

ADVERTENCIA:

• Asegúrese de que los pasadores de tope estén instalados correctamente.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

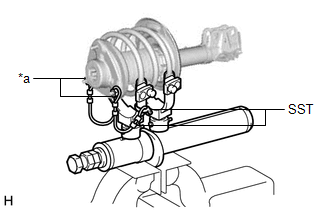

(e) Instale la SST y 2 tuercas del vehículo en el soporte superior, tal como se muestra en la ilustración. SST: 09727-30022 09727-00090 09727-00100

*a Tuerca del vehículo

(f) Comprima el muelle espiral con la SST.

ADVERTENCIA:

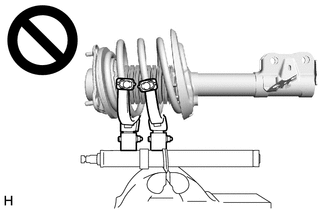

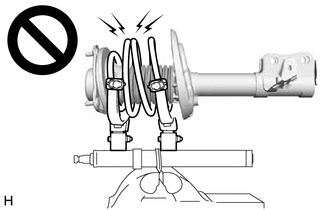

• Si el muelle espiral empieza a arquearse mientras utiliza la SST, deténgalo inmediatamente y vuelva a colocar la SST correctamente.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

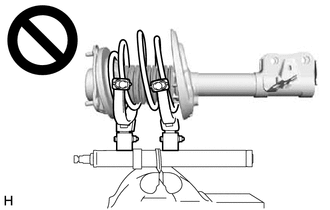

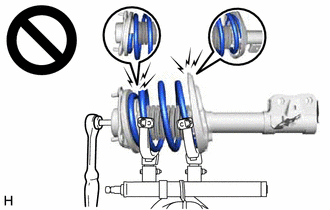

• No comprima el muelle espiral hasta el punto en que las espirales entren en contacto.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

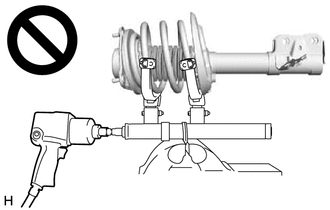

• No utilice una llave de impacto.
• Si se utiliza una llave de impacto, las roscas de la SST podrían dañarse o la compresión repentina del muelle espiral podría provocar el desenganche de un gancho y que el muelle espiral saltara, lo que podría ocasionar lesiones.

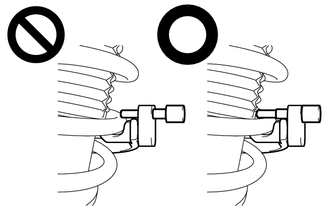

• Si un pasador de tope entra en contacto con el muelle espiral mientras usa la SST, retire el pasador de tope y continúe con el procedimiento.

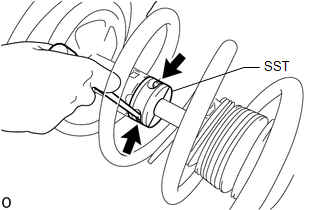

• Si se extrae un pasador del tope, instale un tope del muelle espiral tal y como se muestra en la ilustración.
• Si se suelta un gancho del muelle espiral, el muelle espiral podría salirse y provocar lesiones.

SST: 09727-00110

(g) Compruebe si se ha desenganchado el muelle espiral y, a continuación, extraiga la tuerca entre el soporte delantero y el amortiguador delantero.

ADVERTENCIA:

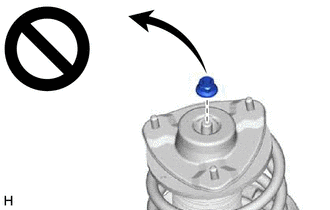

• No extraiga la tuerca que une el soporte delantero con el amortiguador delantero mientras el muelle espiral esté en tensión.
• Si se extrae la tuerca del soporte delantero al amortiguador delantero con el muelle espiral en tensión, es posible que los componentes del amortiguador delantero con muelle espiral salten a pedazos y causen lesiones.

8. EXTRAIGA EL SUBCONJUNTO DEL SOPORTE DE LA SUSPENSIÓN DELANTERA

(a) Extraiga el subconjunto del soporte de la suspensión delantera del conjunto del amortiguador delantero.

9. EXTRAIGA EL COJINETE DEL MONTAJE DEL PUNTAL CON CUBIERTA ANTIPOLVO

(a) Excepto TRD:

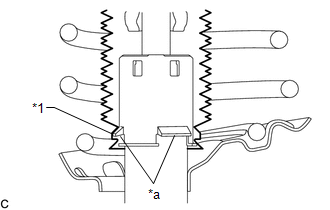

(1) Desenganche el extremo de la cubierta antipolvo delantera No. 1 de las garras del conjunto del amortiguador delantero.

*1 Cubierta antipolvo del amortiguador delantero No. 1 *a Garra

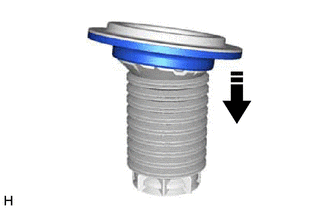

(b) Extraiga el cojinete del montaje del puntal con cubierta antipolvo del conjunto del amortiguador delantero.

10. EXTRAIGA EL AISLANTE SUPERIOR DEL MUELLE ESPIRAL DELANTERO

(a) Extraiga el aislante del muelle espiral superior delantero del cojinete del montaje del puntal.

11. EXTRAIGA EL COJINETE DEL MONTAJE DEL PUNTAL

(a) Desenganche el extremo superior de la cubierta antipolvo del amortiguador delantero No. 1 para extraer el cojinete del montaje del puntal de la cubierta antipolvo del amortiguador.

12. EXTRAIGA EL MUELLE ESPIRAL DELANTERO

(a) Extraiga el muelle espiral delantero y la SST.

AVISO:

No utilice una llave de impacto. Dañará la SST.

13. EXTRAIGA EL TOPE DE RESORTE DELANTERO

(a) Extraiga el tope de resorte delantero del conjunto del amortiguador delantero.

14. EXTRAIGA EL AISLANTE INFERIOR DEL MUELLE ESPIRAL DELANTERO

(a) Extraiga el aislante inferior del muelle espiral delantero del conjunto del amortiguador delantero.

15. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR DELANTERO (excepto TRD)

16. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR DELANTERO (para TRD)

(a) Utilice la SST (09727-58010) para extraer la SST (09727-58100) y la SST (09727-58130) del conjunto del amortiguador delantero.

SST: 09727-58010

09727-58030

*1	Conjunto del amortiguador delantero	*2	Cubierta exterior del amortiguador
*a	Gire	*b	Sujetar
*c	Tuerca de fijación	*d	Perno

AVISO:

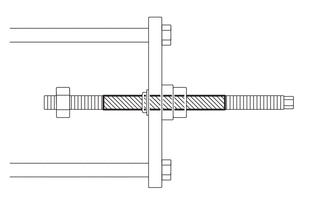

Aplique grasa de molibdeno al perno (área con líneas diagonales) de la SST (09727-58010).

Zona de aplicación

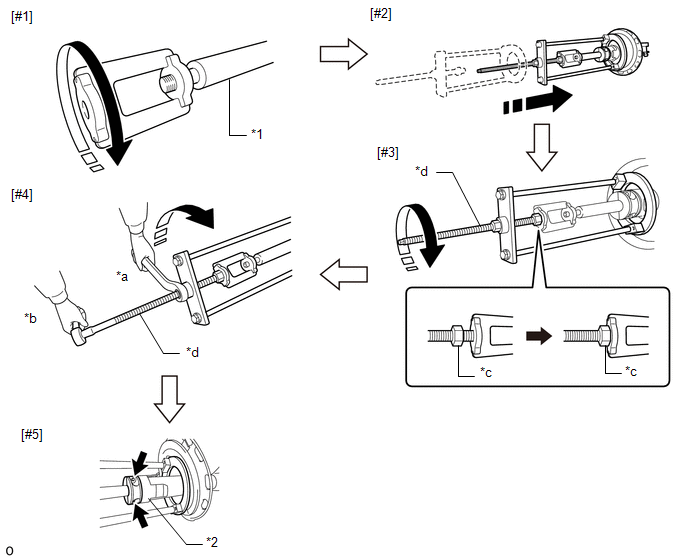

(1) Instale la SST (09727-58030) en el extremo del vástago del amortiguador del conjunto del amortiguador delantero izquierdo. [1]

(2) Instale la SST (09727-58010) en el conjunto del amortiguador delantero. [#2]

AVISO:

Tenga cuidado al instalar la SST (09727-58010) para asegurarse de que el vástago del amortiguador no está dañado.

(3) Fije el perno de la (09727-58010) y la SST (09727-58030) con la tuerca de fijación. [3]

(4) Después de fijar el perno de la SST (09727-58010), gire la tuerca en el sentido de las agujas del reloj. [4]

AVISO:

Extienda el vástago del amortiguador hasta que la SST (09727-58100) y la SST (09727-58130) se separen de la carcasa exterior del amortiguador.

(5) Extraiga la SST (09727-58100) y la SST (09727-58130) con una llave hexagonal larga de cubo de 5.[5]

AVISO:

Si se extraen la SST (09727-58100) y la SST (09727-58130) sin utilizar la SST (09727-58010), la acción del muelle de rebote hará que el vástago se contraiga de repente. Por lo tanto, extraiga la SST (09727-58100) y la SST (09727-58130) después de sujetar el vástago con la SST (09727-58010).

(6) Limpie el vástago de amortiguador del conjunto del amortiguador delantero con un paño y retire cualquier partícula extraña y restos de aceite.

AVISO:

Si el vástago se expande o contrae mientras todavía hay partículas extrañas o restos de aceite, puede dañar el conjunto del amortiguador delantero o causar fugas de aceite.

(7) Después de fijar el perno de la SST (09727-58010), gire la tuerca en sentido contrario a las agujas del reloj.

(8) Asegúrese de liberar el vástago del amortiguador y la SST (09727-58030) antes de soltar la tuerca de fijación y de extraer la SST (09727-58010) del extremo del vástago del amortiguador.

AVISO:

Tenga cuidado al extraer la SST (09727-58010) para asegurarse de no dañar el vástago del amortiguador.

(9) Extraiga la SST (09727-58030) del extremo del vástago del amortiguador.

(10) Utilice un paño, etc., para limpiar el extremo de las roscas del vástago del amortiguador y eliminar cualquier partícula extraña y restos de aceite.
