EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del amortiguador trasero.
Procedimientos necesarios después de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Ajuste de la alineación de las ruedas traseras |
|
|
|
|
Suspensión, neumáticos, etc. (La altura del vehículo cambia debido a la suspensión o a la sustitución de los neumáticos) |
Eje óptico del conjunto de la cámara de televisión trasera (configuración de la posición de la cámara trasera) |
Sistema de supervisión de asistencia al estacionamiento |
|
| Sistema de supervisión de vista panorámica |
|
OBSERVACIÓN:
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA TRASERA
Haga clic aquí .gif)
2. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 2 (para 2WD)
(a) para el lado izquierdo:
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO N° 1 (para 2WD)
(a) para el lado derecho:
Haga clic aquí
4. AFLOJE EL CONJUNTO DEL AMORTIGUADOR TRASERO

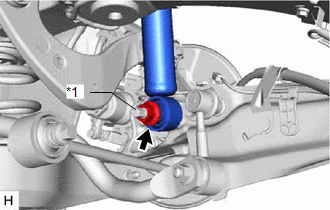

| (a) Afloje la tuerca del conjunto del amortiguador trasero. AVISO: Mientras gira la tuerca sujete el pasador del soporte del eje trasero. |
|
5. EXTRAIGA EL CONJUNTO DEL ESTABILIZADOR TRASERO
para 2WD: Haga clic aquí
para AWD: Haga clic aquí
6. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR TRASERO

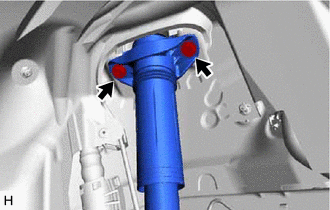

| (a) Extraiga los 2 pernos y separe el conjunto del amortiguador trasero del vehículo. |
|
7. SEPARE EL CONJUNTO DEL BRAZO DE CONTROL SUPERIOR TRASERO

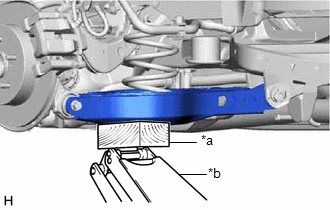

| (a) Con un gato y un taco de madera, sujete el conjunto del brazo de la suspensión trasera No. 2. AVISO:
|
|

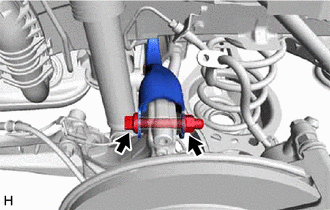

| (b) Extraiga el perno y la tuerca, y separe el conjunto del brazo de control superior trasero del subconjunto del soporte del eje trasero. AVISO: No gire la tuerca, ya que tiene un tope propio. Afloje el perno con la tuerca fijada. |
|
8. EXTRAIGA EL CONJUNTO DEL AMORTIGUADOR TRASERO

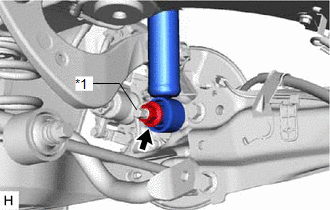

| (a) Extraiga la tuerca, la arandela plana y el conjunto del amortiguador trasero del subconjunto del soporte del eje trasero. AVISO: Mientras gira la tuerca, sujete el pasador del soporte del eje trasero. |
|
9. EXTRAIGA LA TAPA DEL AMORTIGUADOR TRASERO

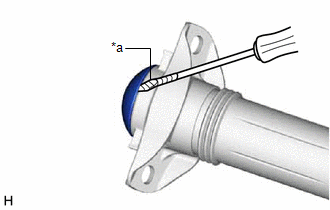

| (a) Con un destornillador con la punta envuelta con cinta protectora, extraiga la tapa del amortiguador trasero del conjunto del amortiguador trasero. |
|
10. EXTRAIGA EL CONJUNTO DEL SOPORTE DE LA SUSPENSIÓN TRASERA
| (a) Coloque el conjunto del amortiguador trasero en un torno de banco utilizando placas de aluminio. AVISO: No apriete el torno de banco excesivamente. |
|

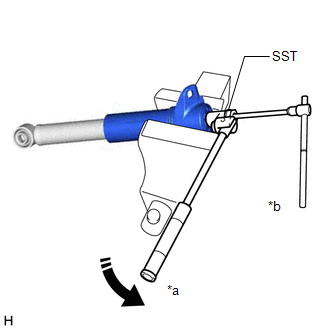

(b) Con la SST y una llave de cubo hexagonal de 6 mm, sujete el vástago del amortiguador trasero y extraiga el soporte trasero de la tuerca del amortiguador trasero.
SST: 09729-97202
(c) Extraiga el conjunto del soporte de la suspensión trasero del conjunto del amortiguador trasero.
