Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciÓn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Tren de potencia / Eje Propulsor / Árbol De TransmisiÓn / Conjunto Del Eje Propulsor Delantero (para A25a-fks) / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN/AVISO/OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto del eje propulsor delantero.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Ajuste de la alineación de las ruedas delanteras	Lleve a cabo el "Reinicio de la memoria" Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema	Avería o funcionamiento desactivado del VSC Se emiten los DTC Indicador luminoso de deslizamiento encendido Indicador de advertencia ABS encendido	Con sistema del freno de estacionamiento eléctrico: Sin sistema del freno de estacionamiento eléctrico:
Líquido del transeje automático	Restablecimiento de la estimación de la degradación térmica del ATF	El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.	para UB80E Para UB80F

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Ajuste de la alineación de las ruedas delanteras

Lleve a cabo el "Reinicio de la memoria"
Lleve a cabo la calibración a cero del sensor de aceleración y el almacenamiento de la información del sistema

Avería o funcionamiento desactivado del VSC
Se emiten los DTC
Indicador luminoso de deslizamiento encendido
Indicador de advertencia ABS encendido

Con sistema del freno de estacionamiento eléctrico:

Sin sistema del freno de estacionamiento eléctrico:

Líquido del transeje automático

Restablecimiento de la estimación de la degradación térmica del ATF

El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente.

para UB80E

Para UB80F

OBSERVACIÓN:

Realice el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuación es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LAS RUEDAS DELANTERAS

Haga clic aquí

2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí

3. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

4. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

5. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

Haga clic aquí

6. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA

Haga clic aquí

7. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA DERECHA

Haga clic aquí

8. DRENE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO

Para UB80E: haga clic aquí

Para UB80F: haga clic aquí

9. DRENE EL ACEITE DE TRANSFERENCIA (para AWD)

Haga clic aquí

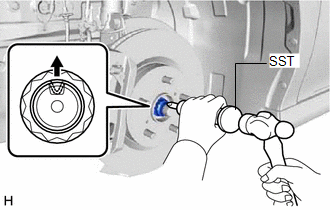

10. EXTRAIGA LA TUERCA DEL EJE AXIAL DELANTERO

(a) Con la SST y un martillo, desprenda la parte enclavada de la tuerca del eje axial delantero.

SST: 09930-00010

AVISO:

Suelte totalmente la parte enclavada de la tuerca del eje axial delantero para que no se dañen las roscas del eje propulsor.

(b) Mantenga accionados los frenos y extraiga la tuerca del eje axial delantero.

11. SEPARE EL SENSOR DE VELOCIDAD DELANTERO

Haga clic aquí

12. SEPARE EL CONJUNTO DE LA BARRA DE ACOPLAMIENTO

Haga clic aquí

13. SEPARE EL CONJUNTO DEL ESTABILIZADOR DELANTERO

Haga clic aquí

14. SEPARE EL SUBCONJUNTO DEL BRAZO INFERIOR DE LA SUSPENSIÓN DELANTERA No. 1

Haga clic aquí

15. SEPARE EL CONJUNTO DEL EJE PROPULSOR DELANTERO

Haga clic aquí

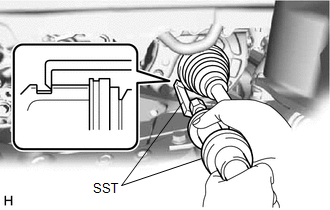

16. EXTRAIGA EL CONJUNTO IZQUIERDO DEL EJE PROPULSOR DELANTERO

(a) Extraiga con la SST el conjunto del eje propulsor delantero izquierdo.

SST: 09520-01011

SST: 09520-20010

09521-02010

09521-02040

09521-02060

AVISO:

Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero izquierdo.
No dañe la funda de la junta interior del eje delantero.
No deje caer el conjunto izquierdo del eje propulsor delantero.

17. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO DERECHO (para 2WD)

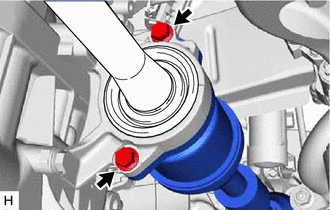

(a) Retire los 2 pernos y extraiga el eje propulsor junto con el subconjunto de la caja del cojinete del eje propulsor.

(b) Extraiga el conjunto del eje propulsor delantero derecho del soporte del cojinete del eje propulsor.

AVISO:

Tenga cuidado de no dañar el sello de aceite del eje propulsor delantero derecho.
Procure no dañar la funda de la junta interior del eje delantero.
No deje caer el conjunto del eje propulsor delantero derecho.

OBSERVACIÓN:

Si resulta difícil desenganchar el racor, golpee el extremo del conjunto de la junta interior del engranaje conductor delantero con una barra de latón y un martillo.

18. EXTRAIGA EL CONJUNTO DEL EJE PROPULSOR DELANTERO DERECHO (para AWD)

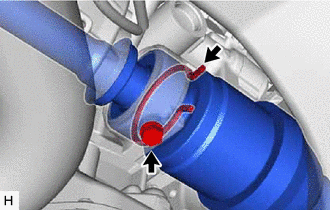

(a) Separe el anillo de retención del orificio del soporte del cojinete del eje propulsor del soporte del cojinete del eje propulsor.

(b) Extraiga el perno de fijación No. 1 del soporte del cojinete del eje propulsor y el conjunto derecho del eje propulsor delantero del conjunto de la transferencia.

AVISO:

Tenga cuidado de no dañar el sello de aceite derecho del cárter de la transferencia.
Procure no dañar la funda de la junta interior del eje delantero.
No deje caer el conjunto del eje propulsor delantero derecho.

OBSERVACIÓN:

Si resulta difícil desenganchar el racor, golpee el extremo del conjunto de la junta interior del engranaje conductor delantero con una barra de latón y un martillo.

(c) Extraiga el anillo de retención del orificio del soporte del cojinete del eje propulsor del conjunto derecho del eje propulsor delantero.

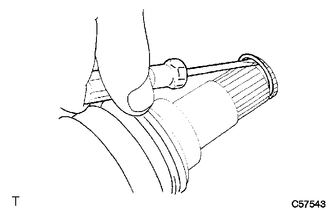

19. EXTRAIGA EL ANILLO DE RETENCIÓN DEL ORIFICIO DEL EJE PROPULSOR DELANTERO

(a) Extraiga el anillo de retención del orificio del eje propulsor delantero con un destornillador.
