EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido piezas durante la extracción/instalación del cable de la transmisión.
Procedimientos necesarios después de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Sustitución del líquido del transeje automático |
Reinicio de la estimación de la degradación térmica del ATF |
El valor del elemento de la lista de datos "Estimación de la degradación térmica del ATF" no se calculó correctamente. |
|
PROCEDIMIENTO
1. EXTRAIGA LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
4. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
5. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR
Haga clic aquí
6. EXTRAIGA EL SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA
Haga clic aquí
7. DRENE EL LÍQUIDO DEL TRANSEJE AUTOMÁTICO

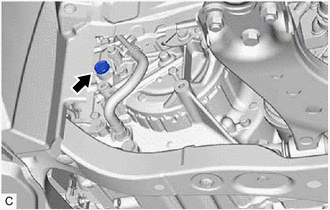

(a) Quite el tapón de llenado y la junta del subconjunto de la caja del transeje automático. |
|

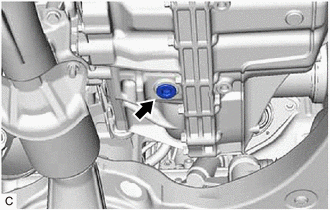

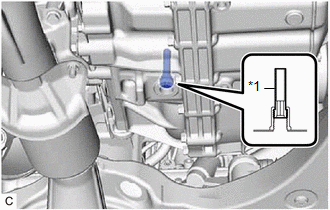

(b) Utilice una llave de cubo hexagonal de 10 mm para extraer el tapón de rebose y la junta del alojamiento del transeje. |
|
(c) Utilice una llave de cubo hexagonal de 6 mm para extraer el tubo de llenado de aceite de la transmisión No. 1 del alojamiento del transeje y drene el líquido del transeje automático. |
|
(d) Utilice una llave de cubo hexagonal de 6 mm para colocar el tubo de llenado de aceite de la transmisión No. 1 en el alojamiento del transeje.
Torque:
1.7 N·m {17 kgf·cm, 15 in·lbf}
(e) Utilice una llave de cubo hexagonal de 10 mm para instalar provisionalmente la junta y el tapón de rebose en el alojamiento del transeje.
OBSERVACIÓN:
Vuelva a utilizar la junta vieja, ya que el tapón de rebose se extraerá de nuevo para ajustar el nivel del líquido del transeje automático.
(f) Coloque provisionalmente la junta y el tapón de llenado para evitar derrames del líquido del transeje automático.
OBSERVACIÓN:
Vuelva a utilizar la junta vieja, ya que el tapón de llenado se extraerá de nuevo para ajustar el nivel del líquido del transeje automático.
8. EXTRAIGA EL AISLADOR DE MONTAJE DELANTERO DEL MOTOR
Haga clic aquí
9. EXTRAIGA EL AMORTIGUADOR DINÁMICO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA
Haga clic aquí
10. SEPARE EL SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE
(a) Extraiga el perno para separar la parte del soporte del subconjunto de la unión del enfriador de aceite del subconjunto de la caja del transeje automático. |
|
(b) Extraiga el perno de unión del enfriador de aceite y las 2 juntas para desconectar el subconjunto de la unión del enfriador de aceite del subconjunto de la caja del transeje automático.
11. EXTRAIGA LA CUBIERTA LATERAL DEL CÁRTER DE LA TRANSMISIÓN

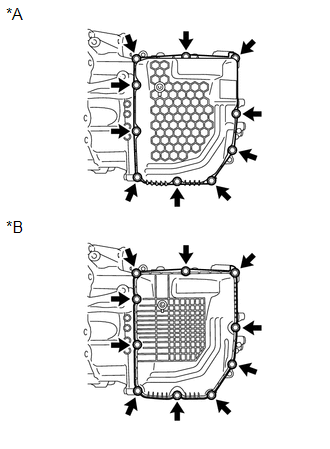

(a) Extraiga los 10 pernos y la cubierta lateral del cárter de la transmisión del subconjunto de la caja del transeje automático. |
|
12. EXTRAIGA EL CABLE DE LA TRANSMISIÓN

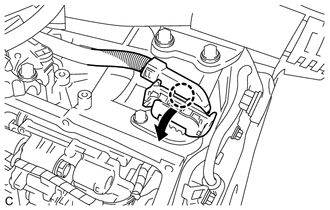

(a) Desenganche la garra, gire la palanca y desconecte el conector del cable de la transmisión. |
|

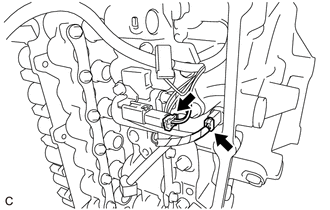

(b) Desenganche la abrazadera y desconecte el cable de la transmisión de la placa de sujeción del solenoide. |
|

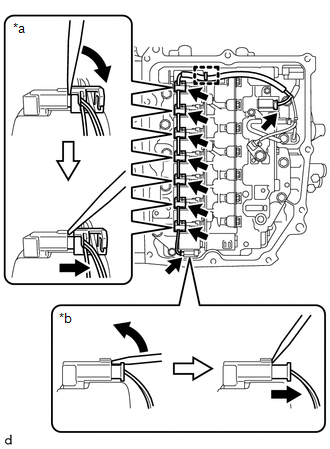

(c) Desconecte los 9 conectores de las válvulas solenoide.
OBSERVACIÓN:

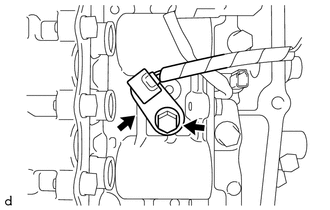

(d) Extraiga el perno y la abrazadera del sensor de temperatura y desconecte el sensor de temperatura del conjunto del cuerpo de la válvula de la transmisión. |
|
(e) Desconecte el conector del sensor de revoluciones de la transmisión (NT) y el conector del sensor de revoluciones de la transmisión (NC). |
|

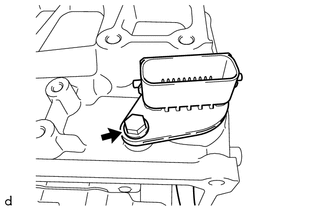

(f) Extraiga el perno y el cable de la transmisión del subconjunto de la caja del transeje automático. |
|
