COMPONENTES

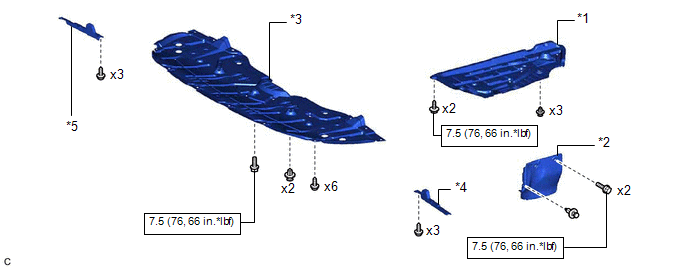

ILUSTRACIÓN
|
*1 | CUBIERTA INFERIOR IZQUIERDA TRASERA DEL MOTOR |
*2 | SELLO DEL FALDÓN DE LA ALETA DELANTERA IZQUIERDA |
|
*3 | CUBIERTA INFERIOR DEL MOTOR Nº 1 |
*4 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA |
|
*5 | ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA |
- | - |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

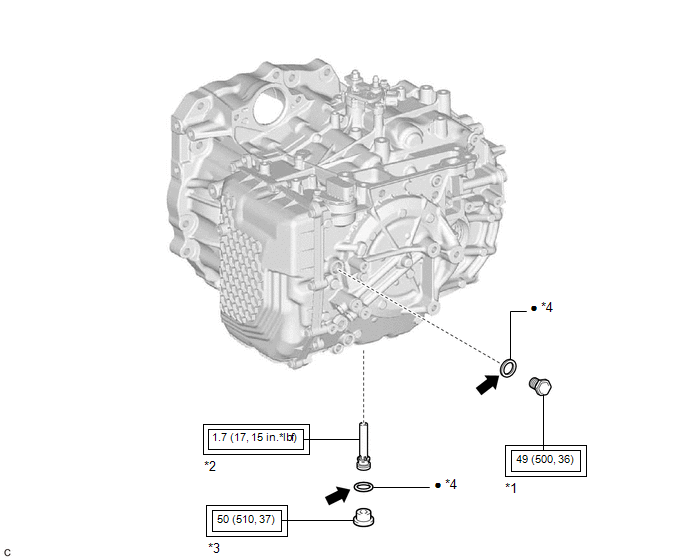

ILUSTRACIÓN
|
*1 | TAPÓN DE LLENADO |
*2 | TUBO DE LLENADO DE ACEITE DE LA TRANSMISIÓN No. 1 |
|
*3 | TAPÓN DE REBOSE |
*4 | JUNTA |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*plug.) |
● | Pieza no reutilizable |
.png) |
ATF WS original de Toyota |
- | - |

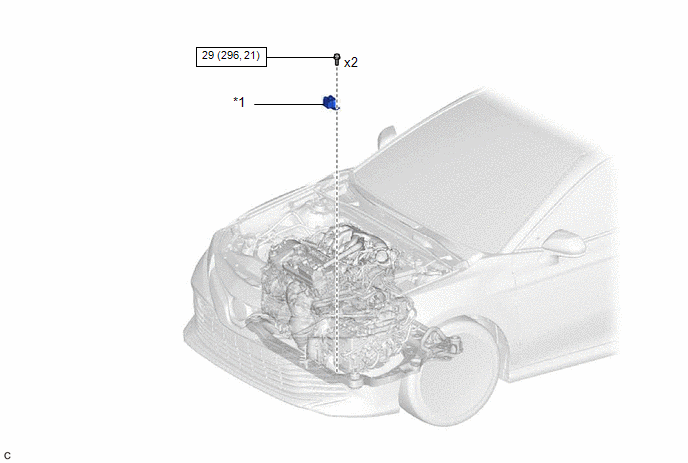

ILUSTRACIÓN
|
*1 | AMORTIGUADOR DINÁMICO DEL ELEMENTO DE LA SUSPENSIÓN DELANTERA |
- | - |
|
|
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
- | - |

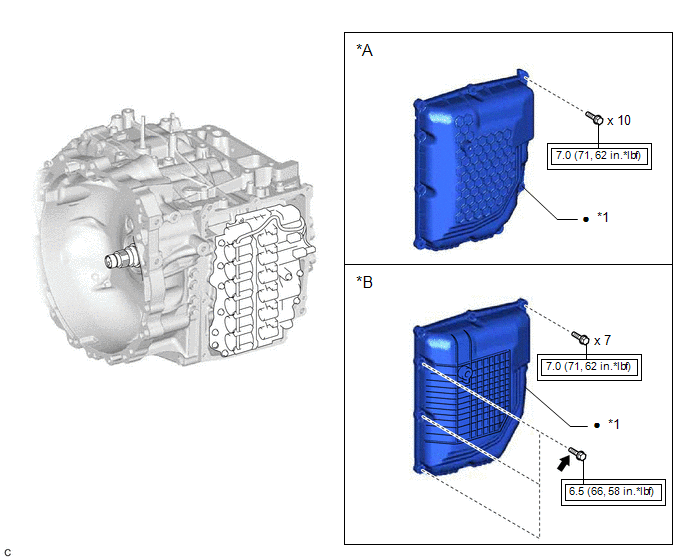

ILUSTRACIÓN
|
*A | Para dispositivos AISIN AW |
*B | para fabricados por TMMWV |
|
*1 | CUBIERTA DEL CÁRTER DE LA TRANSMISIÓN |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
|
|
Adhesivo original Toyota 1324, Three Bond 1324 o equivalente |
★ | Pieza prerrecubierta |

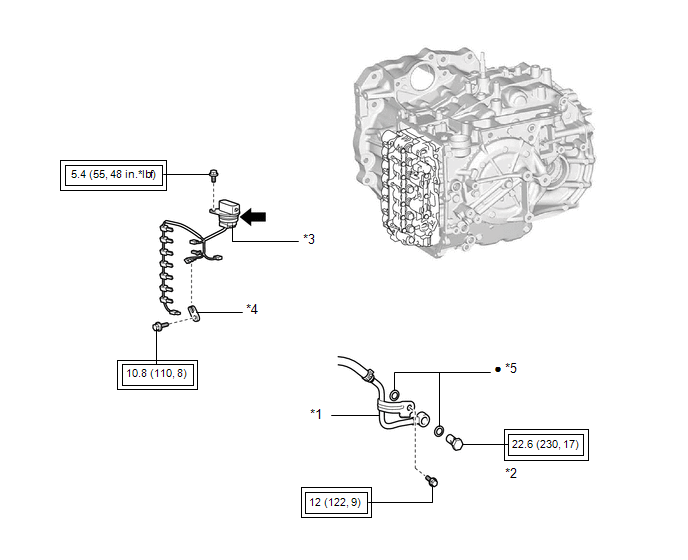

ILUSTRACIÓN
|
*1 | SUBCONJUNTO DE LA UNIÓN DEL ENFRIADOR DE ACEITE |
*2 | PERNO DE UNIÓN DEL ENFRIADOR DE ACEITE |
|
*3 | CABLE DE LA TRANSMISIÓN |
*4 | ABRAZADERA DEL SENSOR DE TEMPERATURA |
|
*5 | JUNTA |
- | - |
|
|
Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) |
● | Pieza no reutilizable |
|
|
ATF WS original de Toyota |
- | - |
