Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Audio, Visual, Telemática / Asistencia Al Estacionamiento/supervisiOn / Sensor UltrasOnico (para La Parte Trasera) / ExtracciOn

EXTRACCION

PRECAUCION/AVISO/OBSERVACION

Los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer e instalar las piezas, o al sustituirlas durante la extraccion/instalacion del sensor ultrasonico se muestran a continuacion.

Procedimiento necesario tras extraer/instalar/reemplazar piezas

Pieza sustituida o procedimiento realizado	Procedimiento necesario	Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario	Enlace
Sensor ultrasonico	Medicion del angulo de deteccion del sensor ultrasonico Registro del angulo de deteccion del sensor ultrasonico	Sistema de freno de asistencia al estacionamiento Sistema intuitivo de asistencia al estacionamiento

OBSERVACION:

Lleve a cabo el mismo procedimiento para los lados izquierdo y derecho.
El procedimiento que se indica a continuacion es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aqui

2. EXTRAIGA EL SENSOR ULTRASONICO CENTRAL TRASERO

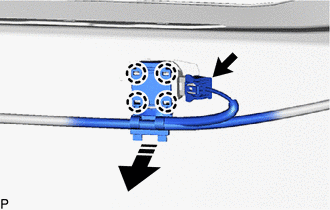

(a) Desconecte el conector.

Extraiga en esta direccion

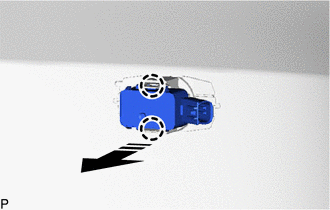

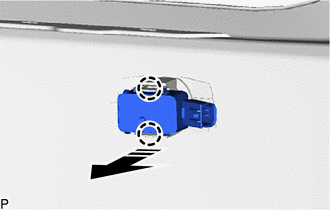

(b) Desenganche las 4 garras como se muestra en la ilustracion.

Extraiga en esta direccion

3. EXTRAIGA EL SENSOR ULTRASONICO DE LA ESQUINA TRASERA

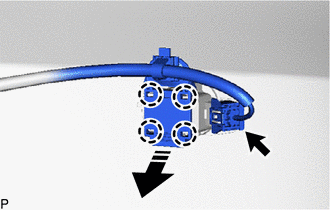

(a) Desconecte el conector.

Extraiga en esta direccion

(b) Desenganche las 4 garras como se muestra en la ilustracion.

Extraiga en esta direccion

4. EXTRAIGA EL CLIP DEL SENSOR ULTRASONICO

OBSERVACION:

Realice este procedimiento solo cuando sea necesaria la sustitucion del clip del sensor ultrasonico.
Siga el mismo procedimiento para todos los clips de sensores ultrasonicos

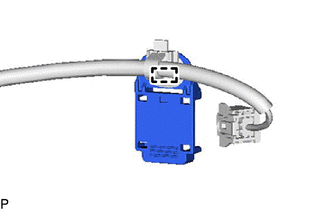

(a) Desenganche la abrazadera y extraiga clip del sensor ultrasonico del cable.

5. EXTRAIGA EL RETEN DEL SENSOR ULTRASONICO CENTRAL TRASERO

OBSERVACION:

Realice este procedimiento solo cuando sea necesaria la sustitucion del reten del sensor ultrasonico de la parte central trasera.
Al extraer el reten del sensor ultrasonico central trasero, caliente el conjunto del parachoques trasero y el reten del sensor ultrasonico de la parte central trasera con una lampara termica.

(a) Caliente el conjunto del parachoques trasero y el reten del sensor ultrasonico de la parte central trasera con una lampara termica a la temperatura especificada durante 3 a 5 minutos.

Temperatura de calentamiento:

Elemento	Temperatura
Conjunto del parachoques trasero	40 a 60°C (104 a 140°F)
Reten del sensor ultrasonico de la parte central trasera	40 a 60°C (104 a 140°F)

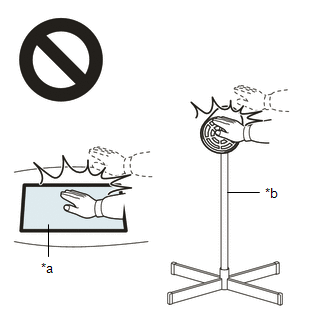

ADVERTENCIA:

No toque la lampara termica ni las piezas calentadas.
Si toca la lampara termica, podrian provocarse quemaduras.
Tocar piezas calentadas durante un largo periodo podria provocar quemaduras.

*a	Pieza calentada
*b	Lampara termica

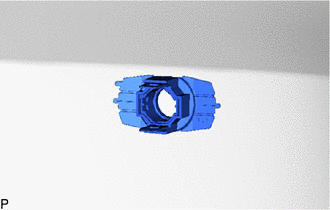

(b) Extraiga el reten del sensor ultrasonico trasero central.

6. EXTRAIGA EL RETEN DEL SENSOR ULTRASONICO DE LA ESQUINA TRASERA

OBSERVACION:

Realice este procedimiento solo cuando sea necesaria la sustitucion del reten del sensor ultrasonico de la esquina trasera.
Al extraer el reten del sensor ultrasonico de la esquina trasera, caliente el conjunto del parachoques trasero y el reten del sensor ultrasonico de la esquina trasera con una lampara termica.

(a) Caliente el reten del sensor ultrasonico de la esquina trasera y el conjunto del parachoques trasero utilizando una lampara termica a la temperatura especificada durante un periodo de entre 3 y 5 minutos.

Temperatura de calentamiento:

Elemento	Temperatura
Conjunto del parachoques trasero	40 a 60°C (104 a 140°F)
Reten del sensor ultrasonico de la esquina trasera	40 a 60°C (104 a 140°F)

ADVERTENCIA:

No toque la lampara termica ni las piezas calentadas.
Si toca la lampara termica, podrian provocarse quemaduras.
Tocar piezas calentadas durante un largo periodo podria provocar quemaduras.

*a	Pieza calentada
*b	Lampara termica

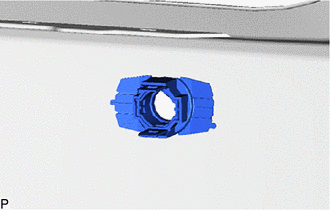

(b) Extraiga el reten del sensor ultrasonico de la esquina trasera.
