EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del altavoz trasero de componentes estereo.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza reemplazada o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
.gif)
.png)
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga
clic aqui
Para 2GR-FKS:
Haga clic aqui
ADVERTENCIA:
.png)
3. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO
Haga clic aqui
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO
Haga clic aqui
5. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA
Haga clic aqui
6. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
7. DESCONECTE LA BANDA PROTECTORA DE GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
8. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
10. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
11. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga
clic aqui
12. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
13. EXTRAIGA EL JUEGO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
14. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS
Haga clic aqui
15. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
Haga clic
aqui
16. EXTRAIGA EL CONJUNTO DEL ALTAVOZ TRASERO DE LOS COMPONENTES ESTEREO
AVISO:
No toque el cono de los altavoces.

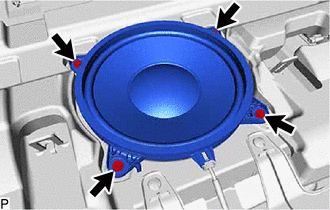

| (a) Extraiga los 4 pernos. |
|

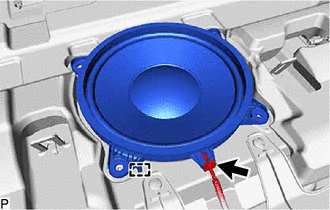

| (b) Desconecte el conector. |
|
(c) Desenganche la guia para extraer el conjunto del altavoz trasero de componentes estereo.
