EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que se deben realizar despues de extraer y colocar las piezas, o al sustituirlas durante la extraccion/colocacion del conjunto de la antena del techo.
Procedimiento necesario tras extraer/instalar/sustituir las piezas|
Pieza reemplazada o procedimiento realizado |
Procedimientos Necesarios |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario | Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aqui
.gif)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL FORRO DEL TECHO
Haga clic aqui
2. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TECHO CON CUBIERTA (excepto techo solar panoramico)

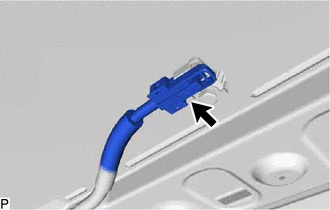

| (a) Desconecte el conector. |
|

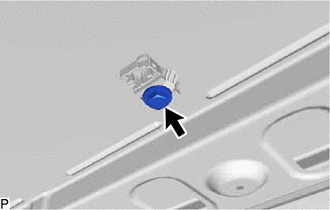

| (b) Extraiga el perno. |
|

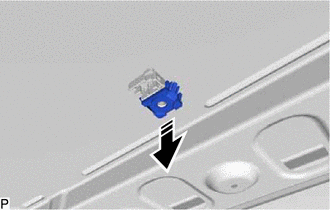

(c) Tire de la arandela y el soporte del modo indicado en la ilustracion y retire el conjunto de la antena del techo con cubierta.
.png) |
Extraer en esta direccion |
3. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TECHO (excepto techo solar panoramico)

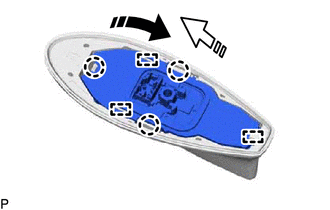

(a) Tire del conjunto de la antena del techo en la direccion indicada por la flecha (1) que se muestra en la ilustracion para desenganchar las 3 garras y las 2 guias.
|
|
Extraiga en esta direccion (1) |
.png) |
Extraiga en esta direccion (2) |
(b) Tire del conjunto de la antena del techo en la direccion indicada por la flecha (2) mostrada en la ilustracion para desenganchar la guia y extraiga el conjunto de la antena del techo.
(c) Si vuelve a utilizar el conjunto de la antena del techo:

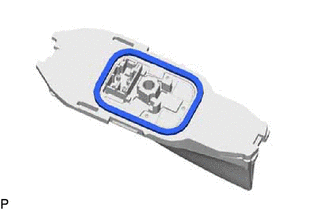

| (1) Extraiga el sello. |
|
4. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TECHO (para techo solar panoramico)
| (a) Desconecte el conector. |
|

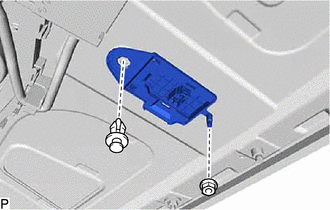

| (b) Retire el clip y la tuerca. |
|

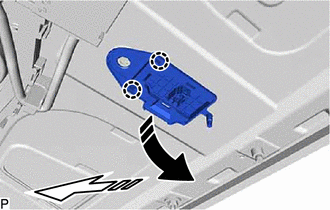

(c) Desenganche las 2 garras y extraiga el conjunto de la antena del techo como se muestra en la ilustracion.
|
|
Extraer en esta direccion (1) |
|
|
Extraiga en esta direccion (2) |
Componentes
InstalaciOnInstalaciOn
INSTALACION PROCEDIMIENTO
1. INSTALE EL INDICADOR DE ADVERTENCIA DEL CINTURON DE SEGURIDAD (CONJUNTO
DE LUCES TESTIGO) (a) Enganche las 3 garras e instale el indicador de
advertencia del cinturon de seguridad (conjunto de luces testigo). 2.
INSTALE EL CONJUNTO DE LA MOLDURA DE ACABADO CENTRA ...
