EXTRACCION

PRECAUCION/AVISO/OBSERVACION

A continuacion se muestran los procedimientos necesarios (de ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del termistor de refrigeracion No. 1.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario

Enlace

Desconecte el cable del terminal negativo de la bateria

Realice la calibracion a cero del sensor de direccion

Sistema de asistencia al seguimiento de carril

Sistema anticolision

Memorice el punto neutro del angulo de la direccion.

Sistema de supervision de asistencia al estacionamiento

Sistema de supervision de vista panoramica

Sensor de direccion

  • Punto neutro del angulo de direccion (inicializar el sistema de freno de asistencia al estacionamiento)
  • Ajuste del angulo de direccion

Sistema de supervision de asistencia al estacionamiento

Para la inicializacion

Para la calibracion

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aqui

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL SOPLADOR

Haga clic aqui

2. EXTRAIGA EL CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO

Haga clic aqui

3. EXTRAIGA EL SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1

Haga clic aqui

4. EXTRAIGA EL OJAL DEL TUBO DE LA CALEFACCION

Haga clic aqui

5. EXTRAIGA LA ABRAZADERA DE LA CALEFACCION

Haga clic aqui

6. EXTRAIGA EL SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE LA CALEFACCION

Haga clic aqui

7. EXTRAIGA EL SUBCONJUNTO DEL OJAL

Haga clic aqui

8. EXTRAIGA LA VALVULA DE EXPANSION DEL ENFRIADOR

Haga clic aqui

9. EXTRAIGA EL SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1

Haga clic aqui

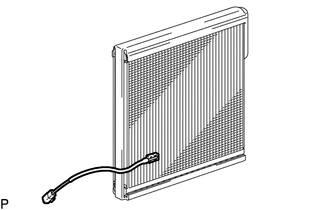

10. EXTRAIGA EL TERMISTOR DEL ENFRIADOR NO. 1

(a) Retire el termistor del enfriador No. 1.
