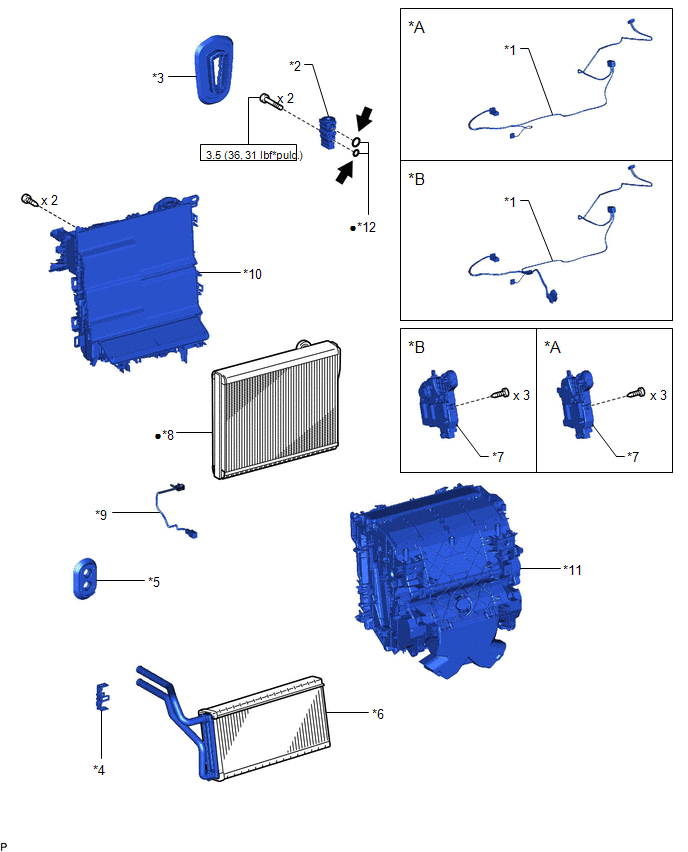

COMPONENTES
ILUSTRACION
|
*A | Para tipo simple |
*B | Para tipo doble |
|
*1 | CONJUNTO DEL MAZO DE CABLES DEL AIRE ACONDICIONADO |
*2 | VALVULA DE EXPANSION DEL ENFRIADOR |
|
*3 | SUBCONJUNTO DEL OJAL | *4 |
ABRAZADERA DE LA CALEFACCION |
|
*5 | OJAL DEL TUBO DE LA CALEFACCION | *6 | SUBCONJUNTO DE LA UNIDAD DEL RADIADOR DE CALEFACCION |
|
*7 | SUBCONJUNTO DEL SERVORREGULADOR DEL RADIADOR DEL AIRE ACONDICIONADO NO. 1 |
*8 | SUBCONJUNTO DEL EVAPORADOR DEL ENFRIADOR NO. 1 |
|
*9 | TERMISTOR DEL ENFRIADOR NO. 1 | *10 |
CAJA SUPERIOR DE LA CALEFACCION |
|
*11 | CAJA INFERIOR DE LA CALEFACCION | *12 | JUNTA TORICA |
.png) |
N*m (kgf*cm, lbf*pi.): par de apriete especificado |
? | Pieza no reutilizable |
.png) |
Aceite del compresor ND-OIL 12 o un producto equivalente |
- | - |
