EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE MEDIDORES DEL CAPO NO. 1
Haga clic aqui
.gif)
2. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE ACABADO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui
3. RETIRE LA MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS
Haga clic aqui
4. EXTRAIGA EL TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR)

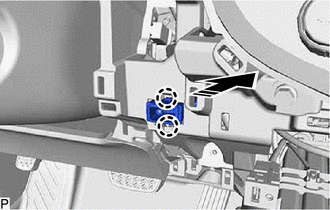

.png) |
Extraiga en esta direccion |
(a) Desenganche las 2 garras tal como se muestra en la ilustracion.

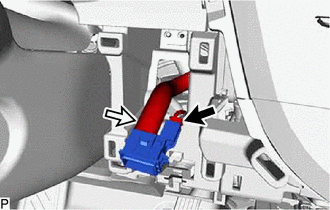

| (b) Desconecte el conector y el aspirador para extraer el termistor del enfriador (sensor de temperatura interior). |
|
