COMPONENTES

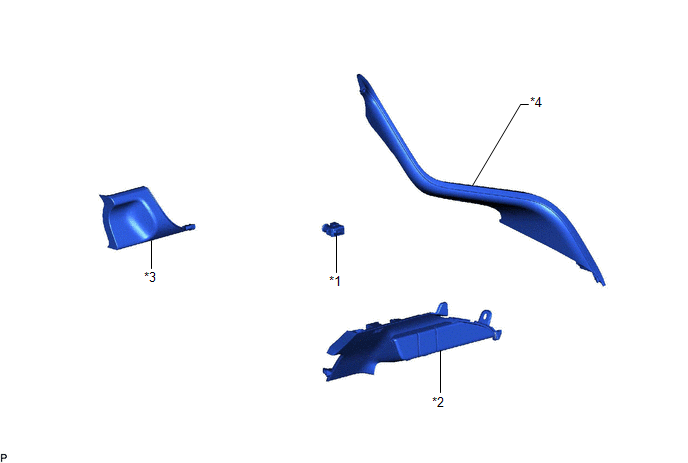

ILUSTRACION
|
*1 | TERMISTOR DEL ENFRIADOR (SENSOR DE TEMPERATURA INTERIOR) |
*2 | MOLDURA DE ACABADO CENTRAL INFERIOR DEL PANEL DE INSTRUMENTOS |
|
*3 | CONJUNTO DE LA MOLDURA DE ACABADO INFERIOR DEL PANEL DE INSTRUMENTOS |
*4 | CONJUNTO DE MEDIDORES DEL CAPO NO. 1 |
ExtracciOnComponentes
COMPONENTES ILUSTRACION
*1 CONJUNTO DEL TUBO DE ASPIRACION DEL COMBUSTIBLE CON BOMBA Y MEDIDOR
*2 CONJUNTO DE LA VALVULA PRINCIPAL DEL COMBUSTIBLE
*3 SOPORTE DEL REGULADOR DE PRESION DEL COMBUSTIBLE
*4 JUNTA TORICA
? Pieza no reutilizable
- - ...
Terminales De La Ecu
TERMINALES DE LA ECU SENSOR DE SUPERVISION DE PUNTO
CIEGO DERECHO (MAESTRO)
No. de terminal (Simbolo)
Color del cableado
Descripcion del terminal
Condicion Condicion
especificada W5-4
(OMIR) - W5-10 (BRGD)
R - W-B Fuente de
alimentacion del indicador derecho d ...
ExtracciOn
EXTRACCION PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto de la valvu ...
