EXTRACCION
PRECAUCION/AVISO/OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajustes, calibracion, inicializacion o registro) que hay que llevar a cabo tras retirar, instalar o sustituir piezas en el proceso de instalacion o extraccion del soporte de anclaje de la correa del asiento de sujecion para ninos.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
---|---|---|---|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
Sistema anticolision | |||
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui
PROCEDIMIENTO
1. MEDIDAS DE PRECAUCION
AVISO:
Despues de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la bateria. Por lo tanto, asegurese de leer las notas de advertencia acerca de la desconexion del cable del terminal negativo (-) de la bateria antes de continuar con el trabajo.
Haga clic aqui.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERIA
Para A25A-FKS:
Haga clic aqui
Para 2GR-FKS:
Haga clic aqui
ADVERTENCIA:
3. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic
aqui
4. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic
aqui
5. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
6. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA (para asiento de tipo plegable)
Haga clic aqui
7. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO LATERAL TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
8. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
9. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
10. EXTRAIGA EL EMBELLECEDOR IZQUIERDO LATERAL DEL LADO DEL TECHO INTERIOR
Haga clic aqui
11. EXTRAIGA EL EMBELLECEDOR LATERAL INTERIOR DEL LADO DERECHO DEL TECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
12. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO
Haga clic aqui
13. DESCONECTE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO
OBSERVACION:
Siga el mismo procedimiento que en el lado izquierdo.
14. EXTRAIGA EL JUEGO DE LA LUZ DE FRENO CENTRAL
Haga clic aqui
15. EXTRAIGA LA CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DE LOS ASIENTOS TRASEROS
Haga clic aqui
16. EXTRAIGA EL CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE
Haga clic aqui
17. EXTRAIGA EL SOPORTE DEL ANCLAJE DE LA CORREA DEL ASIENTO DE SUJECION PARA NINOS
OBSERVACION:
Siga el mismo procedimiento con todos los soportes del anclaje de la correa del asiento de sujecion para ninos.

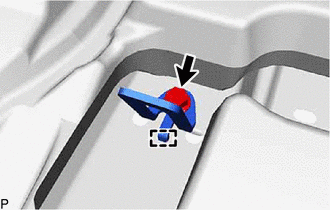

(a) Extraiga el perno. |
|
(b) Desenganche la guia y extraiga el soporte del anclaje de la correa del asiento de sujecion para ninos.
