COMPONENTES

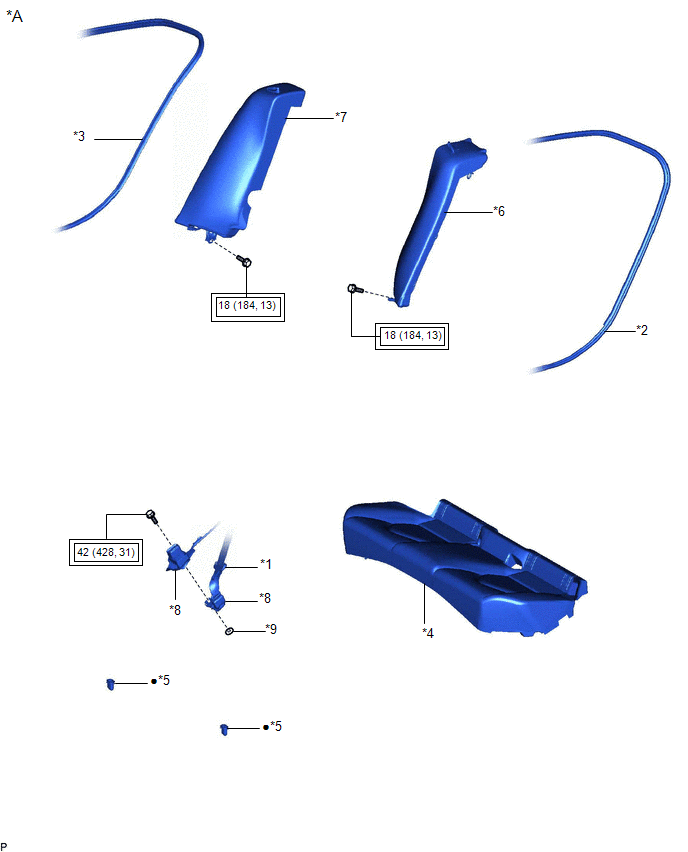

ILUSTRACION
|
*A | Para asiento de tipo plegable | - |
- |
| *1 |
CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO CENTRAL | *2 |
BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA IZQUIERDA |
|
*3 | BANDA PROTECTORA DE LA GUARNICION DE LA ABERTURA DE LA PUERTA TRASERA DERECHA | *4 |
CONJUNTO DEL COJIN DEL ASIENTO TRASERO |
|
*5 | GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO |
*6 | CONJUNTO DEL RESPALDO LATERAL DEL ASIENTO TRASERO IZQUIERDO |
|
*7 | CONJUNTO DEL RESPALDO TRASERO DERECHO |
*8 | CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR DEL ASIENTO TRASERO DERECHO |
|
*9 | ARANDELA |
- | - |
.png) |
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
ILUSTRACION
|
*1 | SOPORTE DEL ANCLAJE DE LA CORREA DEL ASIENTO DE SUJECION PARA NINOS |
*2 | EMBELLECEDOR INTERIOR IZQUIERDO DEL LATERAL DEL TECHO |
|
*3 | EMBELLECEDOR INTERIOR LATERAL DERECHO DEL TECHO |
*4 | CONJUNTO DEL PANEL DE GUARNICION DE LA BANDEJA PARA EQUIPAJE |
|
*5 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO IZQUIERDO |
*6 | CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO TRASERO DERECHO |
|
*7 | CUBIERTA DEL ORIFICIO DEL CINTURON DE SEGURIDAD DE HOMBRO DEL ASIENTO TRASERO |
*8 | CLIP |
|
|
Par de apriete para "Zonas principales que implican el rendimiento basico del vehiculo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.) | ? |
Pieza no reutilizable |
ExtracciOnHistorial De Control Del VehÍculo
HISTORIAL DE CONTROL DEL VEHÍCULO REVISE EL HISTORIAL DE CONTROL DEL VEHÍCULO (SISTEMA DE TRANSEJE AUTOMÁTICO)
OBSERVACIÓN:
El historial de control del vehículo almacena el historial de operaciones de protección del sistema y funciones rechazadas.
El número de incidencias, fecha y ...
Pérdida de comunicación con el bus del sensor del satélite lateral (izquierdo) (B1647,B1648)
DESCRIPCIÓN El circuito del sensor de colisión lateral izquierdo (bus 1) está formado por el conjunto del sensor del airbag y el sensor del airbag lateral de la puerta izquierda.
El sensor del airbag lateral de la puerta izquierda detecta los impactos al vehículo y env&i ...
Inicializacion incompleta del angulo de direccion (C1694)
DESCRIPCION Este DTC se memoriza si el controlador
de la camara de television y el conjunto de la camara de television trasera
determinan que el angulo de direccion maximo no se ha memorizado (el ajuste del
angulo de direccion esta incompleto). Controlador de la camara de television
No. de D ...
