Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

INSPECCION

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DEL CINTURON DE SEGURIDAD EXTERIOR DEL ASIENTO DELANTERO

(a) Antes de instalar el conjunto del cinturon de seguridad exterior del asiento delantero, revise la funcion ELR.

AVISO:

No desmonte el retractor.

(1) Si la inclinacion del retractor es de 15° como maximo, compruebe si el cinturon puede sacarse del retractor. Si la inclinacion del retractor es superior a 45°, compruebe si el cinturon queda bloqueado.

Si el resultado no es el especificado, sustituya el conjunto del cinturon de seguridad exterior del asiento delantero.

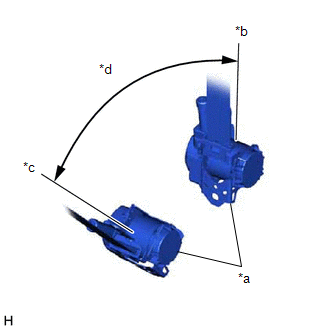

*a

Retractor

*b

Desbloqueo

*c

Bloqueo

*d

45°
