EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DE LA CUBIERTA DE LA RUEDA DE REPUESTO
Haga clic
aqui .gif)
2. EXTRAIGA EL CONJUNTO DEL ASIENTO TRASERO (para asiento de tipo fijo)
Haga clic aqui
3. EXTRAIGA EL CONJUNTO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga clic aqui
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJIN DEL ASIENTO TRASERO (para asiento de tipo plegable)
Haga
clic aqui
5. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO IZQUIERDO (para asiento de tipo plegable)
Haga clic aqui
6. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO TRASERO DERECHO (para asiento de tipo plegable)
Haga clic aqui
7. EXTRAIGA LA PASTILLA INTERIOR DE LA GUARNICION DEL COMPARTIMIENTO DE EQUIPAJES (para asiento de tipo plegable)
Haga clic aqui

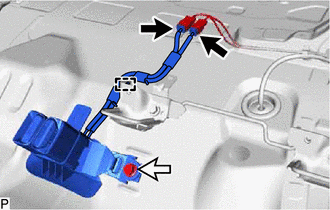

8. EXTRAIGA EL CONJUNTO DEL CINTURON DE SEGURIDAD INTERIOR CENTRAL DEL ASIENTO TRASERO IZQUIERDO
| (a) Desenchufe los 2 conectores. |
|
(b) Desenganche la abrazadera.
(c) Extraiga el perno y el conjunto del cinturon de seguridad interior central del asiento trasero izquierdo.
OBSERVACION:
El perno no se puede extraer del conjunto del cinturon de seguridad central trasero izquierdo.
