Toyota Camry Manual de reparaciones XV70 (2017-2023): ExtracciOn

EXTRACCION

PRECAUCION / AVISO / OBSERVACION

OBSERVACION:

PROCEDIMIENTO

1. EXTRAIGA EL EMBELLECEDOR DEL SOPORTE DEL BASTIDOR INFERIOR DE LA PUERTA DELANTERA

Haga clic aqui

2. EXTRAIGA EL SUBCONJUNTO DE LA FUNDA DEL REPOSABRAZOS DE LA PUERTA DELANTERA

Haga clic aqui

3. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR MAESTRO DE LA RED MULTIPLEX CON EL PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del conductor)

Haga clic aqui

4. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELECTRICO CON EL PANEL DE LA BASE EN LA PARTE SUPERIOR DEL REPOSABRAZOS DE LA PUERTA DELANTERA (para el lado del pasajero delantero)

Haga clic aqui

5. EXTRAIGA EL CONJUNTO DEL REPOSABRAZOS DELANTERO

Haga clic aqui

6. EXTRAIGA LA PLACA DE GUARNICION DE LA PUERTA DELANTERA (sin luz de cortesia)

Haga clic aqui

7. EXTRAIGA EL CONJUNTO DE LA LUZ DE CORTESIA (con luz de cortesia)

Haga clic aqui

8. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICION DE LA PUERTA DELANTERA

Haga clic aqui

9. EXTRAIGA EL CONJUNTO DE LA LUZ INTERIOR NO. 1

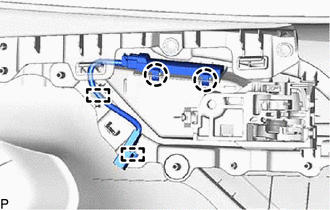

(a) Desenganche las 2 abrazaderas.

(b) Desenganche las 2 garras para extraer el conjunto de la luz interior No. 1.

Componentes
COMPONENTES ILUSTRACION *A para el lado del pasajero delantero *B para el lado del conductor *C Sin luz de cortesia *D Con luz de cortesia *1 CON ...

InspecciOn
INSPECCION PROCEDIMIENTO 1. INSPECCIONE LA LUZ DE MANILLA INTERIOR IZQUIERDA (CONJUNTO DE LA LUZ INTERIOR IZQUIERDA N° 1) *a Componente sin mazo de cables conectado (Luz de manilla ...

LEER SIGUIENTE:

InstalaciOn
INSTALACION PROCEDIMIENTO 1. INSTALE EL AISLANTE DE MONTAJE TRASERO DEL MOTOR (a) Enganche la abrazadera e instale la manguera de vacio en el aislante del montaje trasero del motor. (b) Coloque el soporte de la abrazadera del mazo de cables en el aislante del montaje trasero del motor con el per ...

UbicaciOn De Las Piezas
UBICACION DE LAS PIEZAS ILUSTRACION *1 CONJUNTO DEL ALTAVOZ DELANTERO DERECHO NO. 2 *2 CONJUNTO DE LA ANTENA DE NAVEGACION - Telefono secundario *3 CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA *4 DCM (TRANSCEPTOR DE TELEMATICA) *5 ECU DE NAVEGACION (con Sistem ...

ExtracciÓn
EXTRACCIÓN PRECAUCIÓN/AVISO/OBSERVACIÓN A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del enfriador de a ...
