INSPECCION
PROCEDIMIENTO
1. INSPECCIONE LA LUZ DE MANILLA INTERIOR IZQUIERDA (CONJUNTO DE LA LUZ INTERIOR IZQUIERDA N° 1)
|

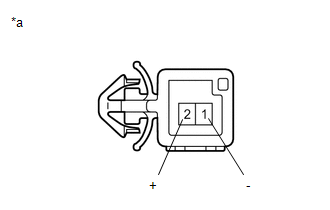

*a | Componente sin mazo de cables conectado (Luz de manilla interior izquierda (conjunto de la luz interior izquierda No. 1)) |
(a) Aplique tension de la bateria al conector y compruebe si la luz de la manilla interior izquierda se ilumina.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (+) Terminal negativo de la bateria (-) > 1 (-) |
Siempre | La luz de la manilla interior izquierda se enciende |
Si el resultado no es el especificado, sustituya la luz de la manilla interior izquierda (conjunto de la luz interior izquierda No. 1).
2. INSPECCIONE LA LUZ DE LA MANILLA INTERIOR DERECHA (CONJUNTO DE LA LUZ INTERIOR DERECHA NO. 1)
|
*a | Componente sin mazo de cables conectado (Luz de manilla interior derecha (conjunto de la luz interior derecha No. 1)) |
(a) Aplique tension de la bateria al conector y compruebe si la luz de la manilla interior derecha se enciende.
OK:
|
Condicion de medicion |
Condicion | Condicion especificada |
|---|---|---|
|
Terminal positivo de la bateria (+) > 2 (+) Terminal negativo de la bateria (-) > 1 (-) |
Siempre | La luz de la manilla interior derecha se enciende |
Si el resultado no es el especificado, sustituya la luz de la manilla interior derecha (conjunto de la luz interior derecha No. 1).
