INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SOPORTE INFERIOR DEL RADIADOR

(a) Instale los 2 soportes inferiores del radiador en el conjunto del radiador.

2. INSTALE EL AMORTIGUADOR DEL SOPORTE DEL RADIADOR

(a) Instale los 2 amortiguadores del soporte del radiador en el conjunto del radiador.

3. INSTALE EL CONJUNTO DEL RADIADOR

(a) Enganche las 2 guías.

(b) Enganche las 2 garras para instalar el conjunto de la cubierta del ventilador en el conjunto del radiador.

AVISO:

No dañe el conjunto del radiador cuando instale el conjunto de la cubierta del ventilador.

(c) Instale el conjunto del radiador con el conjunto de la cubierta del ventilador en la carrocería del vehículo.

AVISO:

No aplique una fuerza excesiva en el conjunto del condensador del enfriador ni en el tubo al instalar el conjunto del radiador con el conjunto de la cubierta del ventilador.

(d) Enganche la abrazadera del mazo de cables.

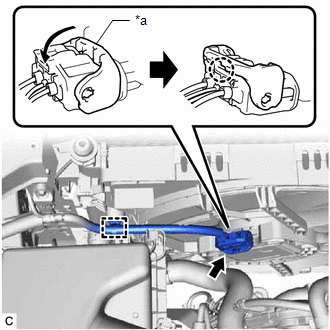

*a

Palanca de bloqueo

(e) Conecte el conector del motor del ventilador de refrigeración y empuje la palanca de bloqueo hacia abajo para enganchar la garra como se muestra en la ilustración.

AVISO:

(f) Enganche las 2 guías.

(g) Enganche las 2 garras e instale el conjunto del condensador del enfriador al conjunto del radiador.

AVISO:

Asegúrese de no dañar el conjunto del condensador del enfriador al instalar el conjunto del radiador.

4. CONECTE LA MANGUERA DEL RADIADOR NO. 2

(a) Conecte la manguera del radiador No. 2 al conjunto del radiador y deslice el clip para fijarla.

5. CONECTE LA MANGUERA DEL RADIADOR N.° 1

(a) Conecte la manguera del radiador No. 1 al conjunto del radiador y deslice el clip para fijarla.

(b) Enganche la abrazadera y conecte la manguera del radiador n° 1 al conjunto de la cubierta del ventilador.

6. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA NO. 6

(a) Conecte la manguera de derivación de agua n° 6 al cuello de llenado.

7. CONECTE LA MANGUERA DE DERIVACIÓN DE AGUA NO. 5

(a) Conecte la manguera de derivación de agua n° 5 al cuello de llenado y deslice el clip para fijarla.

8. INSTALE EL SUBCONJUNTO DEL SOPORTE SUPERIOR DEL RADIADOR

(a) Instale el subconjunto del soporte superior del radiador con los 4 pernos.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

(b) Enganche la abrazadera para conectar el conjunto del cable de control de bloqueo del capó al subconjunto del soporte superior del radiador.

9. COLOQUE LA GUÍA DERECHA DEL AIRE DEL RADIADOR NO. 1

(a) Enganche la garra y la guía.

(b) Coloque la guía derecha del aire del radiador No. 1 con el clip.

10. COLOQUE LA GUÍA IZQUIERDA DEL AIRE DEL RADIADOR NO. 1

(a) Enganche la garra y la guía.

(b) Instale la guía izquierda del aire del radiador n° 1 con la placa guía de aire delantera izquierda del radiador con el clip.

11. INSTALE EL SOPORTE DE MONTAJE SUPERIOR DEL RADIADOR

(a) Instale los 2 soportes de montaje superior del radiador con los 2 pernos y las 2 tuercas.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

(b) Conecte los 2 conectores del claxon.

12. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA

Haga clic aquí

13. INSTALE EL CONJUNTO DE BLOQUEO DEL CAPÓ

Haga clic aquí

14. INSTALE EL REFUERZO DEL PARACHOQUES DELANTERO

Haga clic aquí

15. INSTALE LA PLACA DE ABSORCIÓN DE ENERGÍA DEL PARACHOQUES DELANTERO

Haga clic aquí

16. COLOQUE LA PLACA DE ABSORCIÓN DE ENERGÍA NO. 2 DEL PARACHOQUES DELANTERO

Haga clic aquí

17. INSTALE EL CONJUNTO DEL TERMISTOR

Haga clic aquí

18. INSTALE EL CONJUNTO DEL FARO

Haga clic aquí

19. AÑADA REFRIGERANTE DE MOTOR

Haga clic aquí

20. COMPRUEBE SI HAY FUGAS DE REFRIGERANTE

Haga clic aquí

21. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR No. 2

Haga clic aquí

22. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1

Haga clic aquí

23. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

Haga clic aquí

24. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

Haga clic aquí
