EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion de la ECU de certificacion (conjunto de la ECU de la llave inteligente).
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo (-) de la bateria. |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
ECU de certificacion (conjunto de la ECU de la llave inteligente) |
Registro del codigo |
|
|
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las advertencias relativas al sistema de airbag SRS antes de realizar las operaciones de mantenimiento.
.png)
Haga clic aqui
.gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL AIRBAG DEL PANEL DE INSTRUMENTOS INFERIOR NO. 2
Haga clic aqui
2. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS INFERIOR
Haga clic aqui
3. EXTRAIGA LA CAJA DE INTEGRACION DE LA ECU, DERECHA
Haga clic aqui
4. EXTRAIGA LA ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

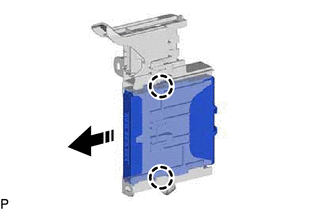

(a) Desenganche con un destornillador las 2 garras y extraiga la ECU de certificacion (conjunto de la ECU de la llave inteligente), como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
