EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion, se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion/instalacion del conjunto del deposito de combustible.
Procedimientos necesarios despues de extraer, instalar o sustituir piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
El terminal de la bateria se desconecta o se vuelve a conectar |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion. |
Sistema de supervision de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
| ||
|
La fuga de gas del sistema de escape esta reparada |
Inspeccion posterior a la reparacion |
|
|
ADVERTENCIA:
.png)
.png)
.png)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL TUBO DE ASPIRACION DE COMBUSTIBLE CON BOMBA Y MEDIDOR
Haga clic aqui .gif)
2. EXTRAIGA EL SUBCONJUNTO DEL TUBO PRINCIPAL Y DE RETORNO DE COMBUSTIBLE TRASERO
Haga clic aqui
3. DRENE EL COMBUSTIBLE
4. EXTRAIGA EL ARBOL DE TRANSMISION CON EL CONJUNTO DEL COJINETE CENTRAL
Haga clic aqui
5. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO No. 2
Haga clic aqui
6. EXTRAIGA LA CUBIERTA INFERIOR DEL PISO NO. 1
Haga clic aqui

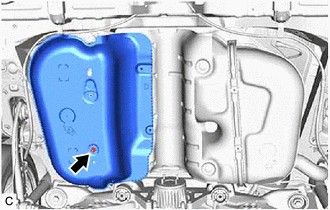

7. EXTRAIGA EL SUBCONJUNTO DEL PROTECTOR DEL DEPOSITO DE COMBUSTIBLE NO. 2
| (a) Extraiga la tuerca y el subconjunto del protector del deposito de combustible No. 2 del subconjunto de la banda derecha del deposito de combustible No. 1. |
|
8. EXTRAIGA EL SUBCONJUNTO DE LA PROTECCION DEL DEPOSITO DE COMBUSTIBLE NO. 1

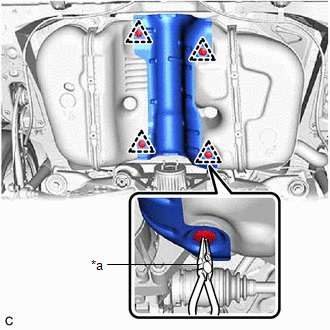

| (a) Extraiga los 4 clips y el subconjunto del protector deposito de combustible No. 1 del conjunto del deposito de combustible con unos alicates de punta de aguja. |
|

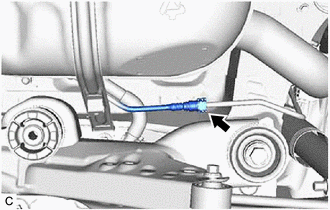

9. DESCONECTE EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE
| (a) Desconecte el subconjunto del tubo principal del deposito de combustible de la tuberia de combustible. Haga clic aqui |
|

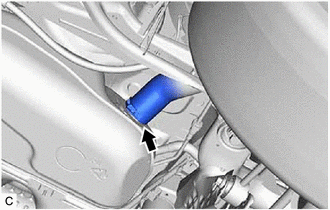

10. DESCONECTE EL SUBCONJUNTO DEL TUBO DE ALIMENTACION DEL DEPOSITO DE COMBUSTIBLE
| (a) Desconecte el subconjunto del tubo de entrada del deposito de combustible del conjunto del deposito de combustible. Haga clic aqui |
|
11. EXTRAIGA EL CONJUNTO DEL DEPOSITO DE COMBUSTIBLE
ADVERTENCIA:

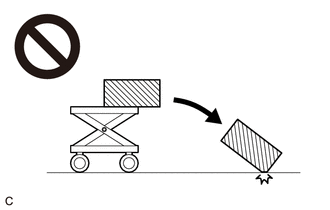

El conjunto del deposito de combustible es muy pesado. Asegurese de seguir el procedimiento que se describe en el manual de reparaciones, de lo contrario, el conjunto del deposito de combustible podria caerse del elevador de motores.

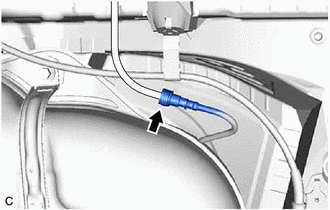

| (a) Desconecte el subconjunto del tubo de ventilacion del deposito de combustible No. 1 del tubo de combustible. Haga clic aqui |
|

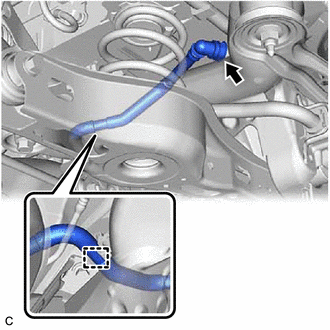

| (b) Desenganche la abrazadera y desconecte el conjunto de la valvula de corte de combustible con tubo del subconjunto de la manguera de ventilacion del deposito de combustible. Haga clic aqui |
|

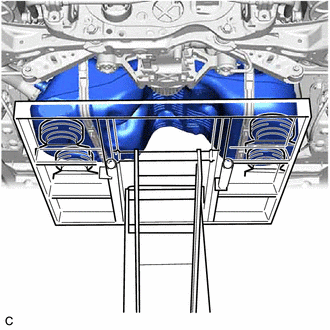

| (c) Sujete el conjunto del deposito de combustible con un elevador de motor. OBSERVACION: Mantenga el conjunto del deposito de combustible de forma horizontal con ayuda de accesorios de altura regulable y accesorios de elevacion. |
|

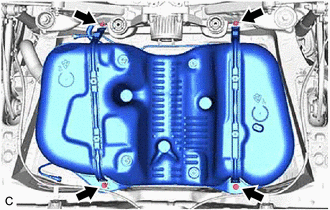

| (d) Extraiga los 4 pernos, el subconjunto de la banda izquierda del deposito de combustible No. 1 y el subconjunto de la banda derecha del deposito de combustible No. 1. |
|
(e) Baje el elevador de motor para extraer el conjunto del deposito de combustible.
AVISO:

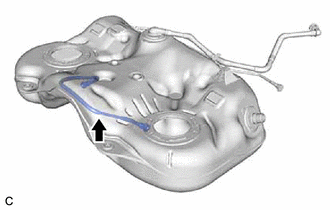

12. EXTRAIGA EL SUBCONJUNTO DEL TUBO PRINCIPAL DEL DEPOSITO DE COMBUSTIBLE
| (a) Desmonte la abrazadera para retirar el subconjunto del tubo principal del deposito de combustible del conjunto del deposito de combustible. |
|
13. EXTRAIGA EL SUBCONJUNTO DEL TUBO DE VENTILACION DE RETORNO DEL COMBUSTIBLE

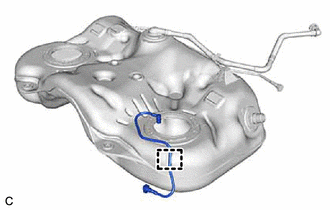

| (a) Extraiga el subconjunto del tubo de ventilacion de retorno del combustible del conjunto del deposito de combustible. |
|
14. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 6

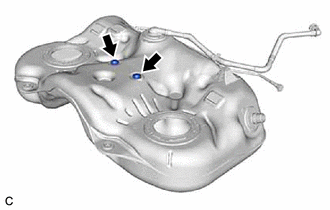

| (a) Extraiga los 2 amortiguadores del deposito de combustible No. 6 del conjunto del deposito de combustible. |
|

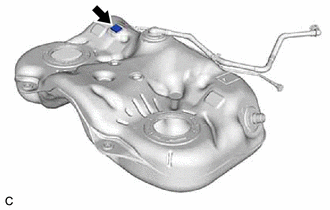

15. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 1
| (a) Extraiga los elementos amortiguadores n° 1 del deposito de combustible del conjunto del deposito de combustible. |
|

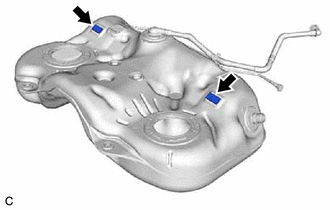

16. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE NO. 2
| (a) Extraiga los 2 amortiguadores del deposito de combustible No. 2 del conjunto del deposito de combustible. |
|

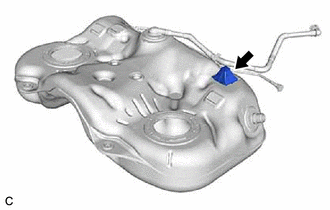

17. EXTRAIGA EL AMORTIGUADOR DEL DEPOSITO DE COMBUSTIBLE
| (a) Extraiga el amortiguador del deposito de combustible del conjunto del deposito de combustible. |
|
