INSTALACION
PROCEDIMIENTO
1. INSTALE EL soporte NO. 2 DEL ECM
(a) Coloque el soporte No. 2 del ECM con los 2 tornillos.
Torque:
4.5 N·m {46 kgf·cm, 40 in·lbf}
2. INSTALE EL SOPORTE No. 1 DEL ECM
(a) Coloque el soporte No. 1 del ECM con los 2 tornillos.
Torque:
4.5 N·m {46 kgf·cm, 40 in·lbf}
3. INSTALE EL ECM
(a) Instale el ECM con los 2 pernos y la tuerca.
Torque:
8.0 N·m {82 kgf·cm, 71 in·lbf}
AVISO:
Si el ECM ha sido golpeado o se ha caido, reemplacelo.

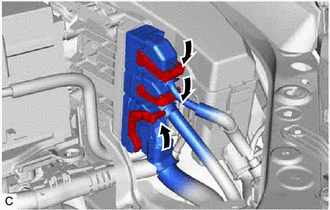

(b) Conecte los 3 conectores del ECM y gire las 3 palancas para bloquearlos. AVISO:
| |
4. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE CON SU MANGUERA
Haga clic aqui
5. INSTALE EL CONJUNTO DEL DEPURADOR DE AIRE DE ENTRADA
Haga clic aqui
6. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL MOTOR No. 1
Haga clic aqui
7. INSTALE EL SELLO DEL CONDUCTO DE ADMISION DE AIRE FRIO
Haga clic aqui
8. CONECTE EL CABLE AL TERMINAL NEGATIVO DE LA BATERIA
Haga clic aqui
9. LLEVE A CABO LA INICIALIZACION
Haga clic aqui
