EXTRACCION
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
Haga clic aqui .gif)
2. EXTRAIGA EL CONJUNTO DEL VASTAGO DEL PEDAL DEL ACELERADOR (CON SENSOR)
AVISO:

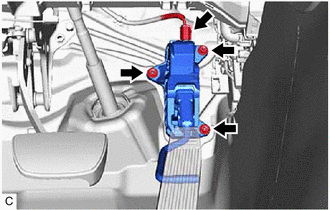

| (a) Desconecte el conector del conjunto del sensor del pedal del acelerador. |
|
(b) Extraiga las 3 tuercas y desconecte la varilla del conjunto del sensor del pedal del acelerador del pedal del acelerador y extraiga el conjunto del sensor del pedal del acelerador.
AVISO:
Si el conjunto del sensor del pedal del acelerador ha sido golpeado o se ha caido, reemplacelo.
3. EXTRAIGA LA ALMOHADILLA DEL PEDAL DEL ACELERADOR

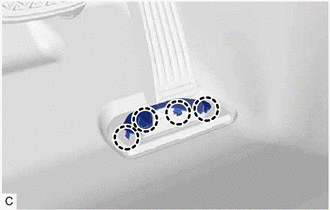

| (a) Desenganche las 4 garras y extraiga la almohadilla del pedal del acelerador del pedal del acelerador. |
|
4. EXTRAIGA EL PEDAL DEL ACELERADOR

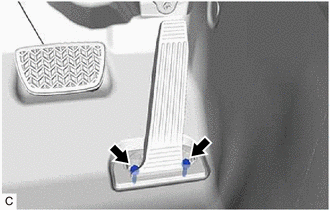

| (a) Extraiga los 2 pernos. |
|

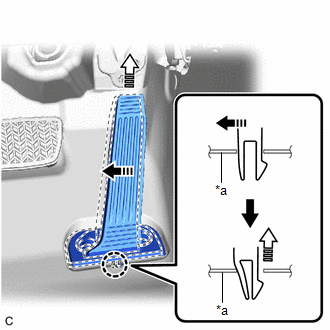

(b) Empuje el pedal del acelerador en la direccion indicada por la flecha (1) de la ilustracion para desenganchar la garra.
.png)
|
*a | Carroceria del vehiculo |
.png) |
Extraiga en esta direccion (1) |
.png) |
Extraiga en esta direccion (2) |
(c) Tire del pedal del acelerador en la direccion indicada por la flecha (2) de la ilustracion para extraerlo.
