INSTALACION
PROCEDIMIENTO

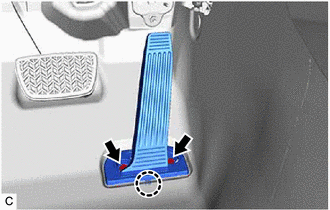

1. INSTALE EL PEDAL DEL ACELERADOR
| (a) Enganche la garra e instale el pedal del acelerador. |
|
(b) Coloque los 2 pernos.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}
2. INSTALE LA ALMOHADILLA DEL PEDAL DEL ACELERADOR
(a) Enganche las 4 garras y coloque la almohadilla del pedal del acelerador en el pedal del acelerador.
3. INSTALE EL CONJUNTO DEL VASTAGO DEL PEDAL DEL ACELERADOR (CON SENSOR)
AVISO:
(a) Conecte la varilla del conjunto del sensor del pedal del acelerador al pedal del acelerador e instale el conjunto del sensor del pedal del acelerador con las 3 tuercas.
Torque:
7.5 N·m {76 kgf·cm, 66 in·lbf}
(b) Conecte el conector del conjunto del sensor del pedal del acelerador.
4. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS NO. 1
