PROCEDIMIENTO
|
1. | REVISE LA POLEA DEL GENERADOR CON EMBRAGUE (INSPECCIÓN EN EL VEHÍCULO) |
(a) Arranque el motor y compruebe visualmente si el conjunto del rotor del generador (ventilador) del conjunto del generador está en funcionamiento.
OK:
El conjunto del rotor del generador (ventilador) está en funcionamiento.
| NG | .gif) | SUSTITUYA LA POLEA DEL GENERADOR CON EL EMBRAGUE |
|
| 2. |
REVISE LA POLEA DEL GENERADOR CON EMBRAGUE (INSPECCIÓN DE LA UNIDAD) |
(a) Extraiga el conjunto del generador.
Haga clic aquí
.gif)
(b) Compruebe el estado de instalación de la tapa de la polea del generador.
OK:
La tapa de la polea del generador no está suelta ni ausente.
(c) Compruebe la formación de partículas debido a la fricción (para la polea de tipo seco) o a las fugas de grasa (para la polea de tipo húmedo).
OK:
No hay gran cantidad de partículas (para la polea de tipo seco) o fugas de grasa (para la polea de tipo húmedo).
(d) Compruebe si la polea del generador con embrague está mal alineada (interferencias con el conjunto del generador).
OK:
La polea del generador con embrague no está mal alineada (no hay interferencias con el conjunto del generador).

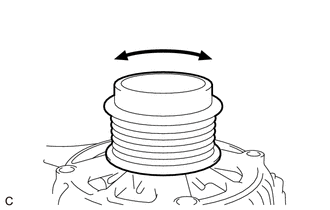

| (e) Gire la polea del generador con embrague a mano hacia la derecha y hacia la izquierda, y compruebe si emite ruidos. OK: No se producen ruidos al girar en cualquier sentido. |
|
(f) Gire la polea del generador con embrague a mano hacia la derecha y hacia la izquierda, y compruebe visualmente si hay descentramiento.
OK:
No hay descentramiento en la polea del generador con embrague.
(g) Inspeccione el generador con polea de embrague.
Haga clic aquí
| OK | | REPARE O REEMPLACE EL CONJUNTO DEL GENERADOR Haga clic aquí |
| NG | | SUSTITUYA LA POLEA DEL GENERADOR CON EL EMBRAGUE |
