DESCRIPCIÓN
Si la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) detecta una avería en el motor y se detiene el funcionamiento del techo deslizante, se memoriza el DTC B2341.
Si la ECU del techo deslizante (subconjunto del engranaje conductor del techo deslizante) detecta una avería en la posición del engranaje y se detiene el funcionamiento del techo deslizante, se memoriza el DTC B2344.
|
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada |
|---|---|---|---|
| B2341 |
Fallo en el sensor (motor) |
Fallo en el sensor (motor) (Cuando la ECU del techo solar (subconjunto del engranaje conductor del techo solar) activa el modo a prueba de fallos debido a un problema con el motor) |
|
| B2344 |
Fallo en la posición | Avería de posición (Cuando la ECU del techo solar (subconjunto del engranaje conductor del techo solar) activa el modo a prueba de fallos debido a un problema con la posición del engranaje) |
|

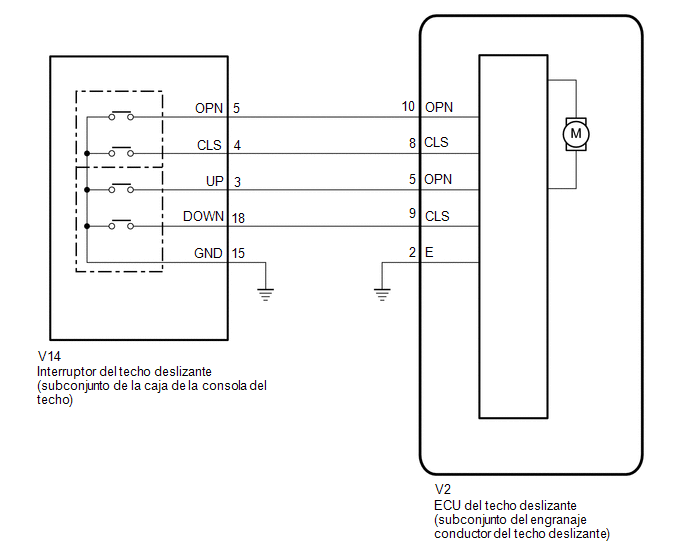

DIAGRAMA DE CONEXIONES
PRECAUCIÓN / AVISO / OBSERVACIÓN
AVISO:
Haga clic aquí .gif)
PROCEDIMIENTO
|
1. | COMPRUEBE EL FUNCIONAMIENTO DEL TECHO DESLIZANTE |
(a) Compruebe el funcionamiento automático del techo deslizante.
Haga clic aquí
OK:
El funcionamiento automático es normal.
| NG | .gif) | IR AL PUNTO 3 |
|
| 2. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Body Electrical > Sliding Roof > Clear DTCs(b) Compruebe si se emiten DTC.
Body Electrical > Sliding Roof > Trouble CodesOK:
No se emiten los DTC B2341 ni B2344.
| OK | | COMPRUEBE CON EL MÉTODO DE SIMULACIÓN Haga clic aquí |
| NG | | SUSTITUYA LA ECU DEL TECHO SOLAR (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO SOLAR) Haga clic aquí |
| 3. |
INICIALICE LA ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) |
(a) Compruebe si se puede inicializar la ECU del techo solar (subconjunto del engranaje conductor del techo solar).
Haga clic aquí
OK:
La ECU del techo solar (subconjunto del engranaje conductor del techo solar) se puede inicializar.
| NG | | IR AL PUNTO 5 |
|
| 4. |
COMPRUEBE SI SE EMITEN DTC |
(a) Borre los DTC.
Body Electrical > Sliding Roof > Clear DTCs(b) Compruebe si se emiten DTC.
Body Electrical > Sliding Roof > Trouble CodesOK:
No se emiten los DTC B2341 ni B2344.
| OK | | FIN (PROBLEMA DEBIDO A FALLO DURANTE LA INICIALIZACIÓN) |
| NG | | SUSTITUYA LA ECU DEL TECHO SOLAR (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO SOLAR) Haga clic aquí |
| 5. |
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (ECU DEL TECHO DESLIZANTE (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO DESLIZANTE) - INTERRUPTOR DEL TECHO DESLIZANTE (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) Y MASA DE LA CARROCERÍA) |
(a) Desconecte el conector V14 del interruptor del techo deslizante (subconjunto de la caja de la consola del techo).
(b) Desconecte el conector de la ECU del techo deslizante V2 (subconjunto del engranaje conductor del techo deslizante).
(c) Mida la resistencia según el valor o los valores de la siguiente tabla.
Resistencia estándar:
|
Conexión del tester | Condición |
Condición especificada |
|---|---|---|
|
V2-8 (CLS) - V14-4 (CLS) |
Siempre | Inferior a 1 Ω |
|
V2-8 (CLS) o V14-4 (CLS) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
V2-10 (OPN) - V14-5 (OPN) |
Siempre | Inferior a 1 Ω |
|
V2-10 (OPN) o V14-5 (OPN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
V2-9 (CLS) - V14-18 (DOWN) |
Siempre | Inferior a 1 Ω |
|
V2-9 (CLS) o V14-18 (DOWN) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
V2-5 (OPN) - V14-3 (UP) |
Siempre | Inferior a 1 Ω |
|
V2-5 (OPN) o V14-3 (UP) - Masa de la carrocería |
Siempre | 10 kΩ o superior |
|
V14-15 (GND) - Masa de la carrocería |
Siempre | Inferior a 1 Ω |
|
V2-2 (E) - Masa de la carrocería |
Siempre | Por debajo de 1 Ω |
| NG | | REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR |
|
| 6. |
INSPECCIONE EL INTERRUPTOR DEL TECHO DESLIZANTE (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) |
(a) Extraiga el interruptor del techo deslizante (subconjunto de la caja de la consola del techo).
Haga clic aquí
(b) Inspeccione el interruptor del techo deslizante (subconjunto de la caja de la consola del techo).
Haga clic aquí
| OK | | SUSTITUYA LA ECU DEL TECHO SOLAR (SUBCONJUNTO DEL ENGRANAJE CONDUCTOR DEL TECHO SOLAR) Haga clic aquí |
| NG | | SUSTITUYA EL INTERRUPTOR DEL TECHO DESLIZANTE (SUBCONJUNTO DE LA CAJA DE LA CONSOLA DEL TECHO) Haga clic aquí |
