INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL SENSOR DEL RADAR DE ONDA MILIMÉTRICA
AVISO:
Si el conjunto del sensor del radar de onda milimétrica ha recibido algún golpe o se ha caído, sustituya el conjunto del sensor del radar de onda milimétrica por otro nuevo.
(a) Enganche las 2 guías.
.png) | Perno |
.png) |
Tornillo |

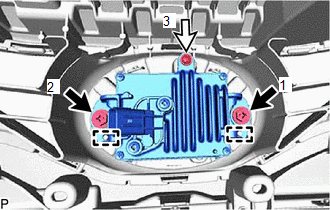

(b) Instale el conjunto del sensor del radar de onda milimétrica con los 2 pernos y el tornillo.
Torque:
Perno :
2.5 N·m {25 kgf·cm, 22 in·lbf}
OBSERVACIÓN:
Apriete los pernos y el tornillo en el orden indicado en la ilustración.
(c) Conecte el conector.
2. INSTALE EL SELLO DEL CONDUCTO DE ADMISIÓN DE AIRE FRÍO
Haga clic aquí .gif)
3. AJUSTE EL SENSOR DEL RADAR DE ONDA MILIMÉTRICA
(a) Si sustituye el conjunto del sensor del radar de onda milimétrica por uno nuevo, debe llevar a cabo el ajuste del eje del haz del sensor del radar.
OBSERVACIÓN:
El aprendizaje del conjunto del sensor del radar de onda milimétrica se puede realizar usando el ajuste de referencia (objetivo del triángulo), el ajuste de referencia (objetivo de la superficie plana) o el ajuste de conducción.
Ajuste de referencia (Objetivo del triángulo): haga clic aquí
Ajuste de referencia (Objetivo de la superficie plana): haga clic aquí
Ajuste de conducción: haga clic aquí
