DESCRIPCIÓN
El ECM supervisa las averías durante las averías de la información de entrada del sistema de anulación de la aceleración mediante el freno (conjunto del interruptor de las luces de freno, sensor de velocidad).
No. de DTC | Detection Item |
Condición de detección de DTC |
Área afectada | MIL |
Memoria | Nota |
---|---|---|---|---|---|---|
P161009 | Fallo en el componente del procesador del módulo de control (señal de entrada del sistema de anulación de la aceleración mediante el freno) |
Se produce cualquiera de las situaciones siguientes (lógica de detección de 1 ciclo).
| ECM |
No se enciende | DTC almacenado |
|
DESCRIPCIÓN DE LA SUPERVISIÓN
El ECM compara la información de la señal de entrada para los cálculos de control del sistema de anulación de la aceleración mediante el freno para el control y la supervisión. Si el ECM determina un modo de avería en el que no se cumplen las condiciones de funcionamiento del sistema de anulación de la aceleración mediante el freno, se almacena un DTC para indicar la avería del sistema de anulación de la aceleración mediante el freno.
ESTRATEGIA DE SUPERVISIÓN
Sensores/componentes requeridos | Conjunto del interruptor de las luces de freno Sensor de velocidad |
Frecuencia de funcionamiento |
Continua |

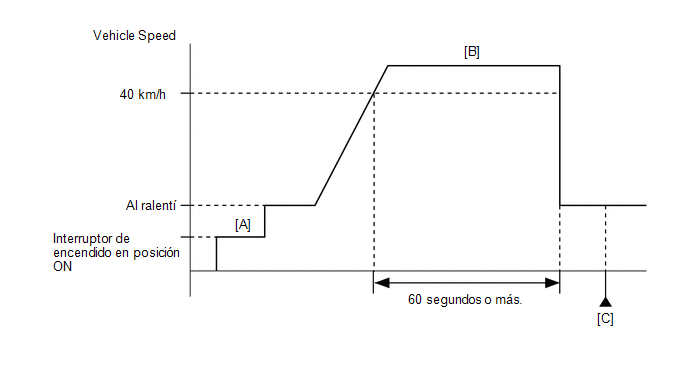

PATRÓN DE CONDUCCIÓN POR CONFIRMACIÓN
ADVERTENCIA:
Cuando lleve a cabo el modo de conducción para confirmación, obedezca todos los límites de velocidad y las normas de tráfico.
OBSERVACIÓN:
Pantalla del Techstream |
Descripción |
---|---|
NORMAL |
|
ABNORMAL |
|
INCOMPLETE |
|
OBSERVACIÓN:
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
Lea los datos de imagen fija con el Techstream. El ECM registra información sobre las condiciones de conducción y el estado del vehículo como datos de imagen fija en el momento de memorizar un DTC. Cuando se realiza la localización de averías, los datos de imagen fija pueden ayudarle a determinar si el vehículo estaba en marcha o parado, si el motor estaba caliente o no, si la relación aire/combustible era rica o pobre, y otros datos del momento en que se produjo la avería.
PROCEDIMIENTO
1. |
BORRE EL DTC |
(a) Conecte el Techstream al DLC3.
(b) Coloque el interruptor de encendido en posición ON.
(c) Encienda el Techstream.
(d) Borre los DTC.
Powertrain > Engine > Clear DTCs(e) Coloque el interruptor de encendido en la posición OFF y espere al menos 30 segundos.
|
2. |
LEA EL DTC EMITIDO (DTC P161009) |
(a) Conduzca el vehículo según el patrón de conducción descrito en el patrón de conducción por confirmación.
(b) Ingrese a los siguientes menús: Powertrain/Engine/Trouble Codes.
(c) Lea los DTC.
Powertrain > Engine > Trouble CodesResultado:
Resultado | Vaya a |
---|---|
No se emite ningún DTC. |
A |
Se emite el DTC P161009 |
B |
A |
![]() | COMPRUEBE SI SE PRODUCEN PROBLEMAS INTERMITENTES |
B |
![]() | SUSTITUYA EL ECM Haga clic aquí |
