Manual de réparation,
Componentes

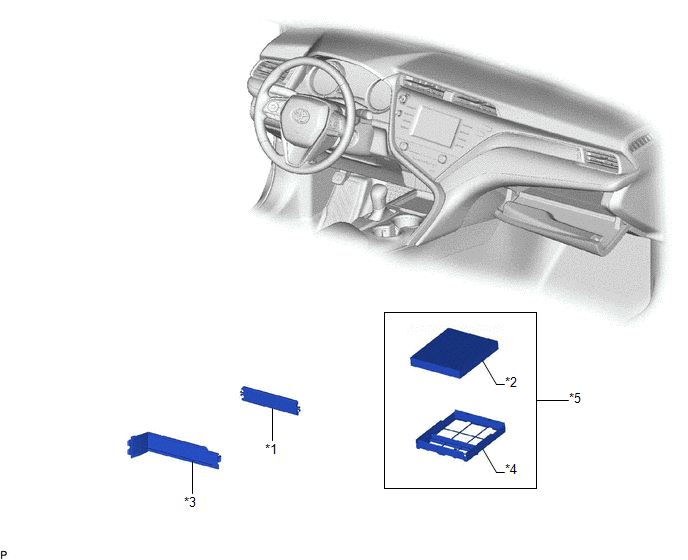

COMPONENTES
ILUSTRACIÓN
|
*1 | PLACA DE LA CUBIERTA DEL FILTRO DE AIRE |
*2 | FILTRO DEPURADOR DE AIRE |
|
*3 | CUBIERTA INFERIOR IZQUIERDA DEL PANEL DE INSTRUMENTOS |
*4 | CAJA DEL FILTRO DEL AIRE |
|
*5 | SUBCONJUNTO DEL FILTRO DE AIRE |
- | - |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO

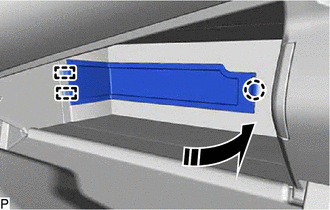

1. EXTRAIGA LA CUBIERTA INFERIOR IZQUIERDA DEL PANEL DE INSTRUMENTOS
(a) Abra la puerta del panel de instrumentos inferior.
(b) Desenganche la garra y las 2 guías para extraer la cubierta inferior del panel de instrumentos izquierdo como se muestra en la ilustración.
.png) |
Extraiga en esta dirección |

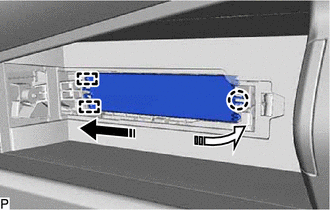

2. EXTRAIGA LA PLACA DE LA TAPA DEL FILTRO DE AIRE
(a) Desenganche la garra y las 2 guías como indican las flechas y en el orden que se muestra en la ilustración para extraer la placa de la cubierta del filtro de aire.
|
|
Extraer en esta dirección (1) |
 |
Extraer en esta dirección (2) |

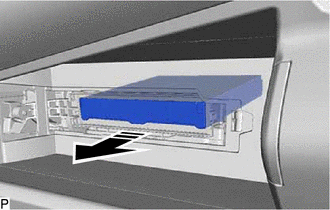

3. EXTRAIGA EL FILTRO DEPURADOR DE AIRE
(a) Extraiga el subconjunto del filtro de aire tal como se muestra en la ilustración.
|
|
Extraer en esta dirección |

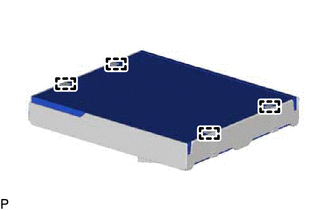

| (b) Desenganche las 4 guías para extraer el filtro depurador de aire de la caja del filtro de aire. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO

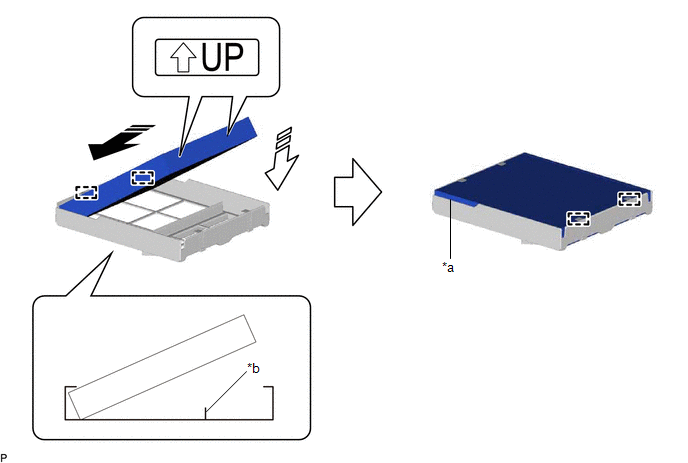

1. COLOQUE EL FILTRO DEPURADOR DE AIRE
(a) Enganche las 2 guías en la muesca de la caja del filtro de aire y, a continuación, enganche las 2 guías como se muestra en la ilustración para colocar el filtro depurador de aire.
|
*a | Muesca |
*b | Nervadura |
.png) |
Instalar en esta dirección (1) |
.png) |
Instalar en esta dirección (2) |
AVISO:

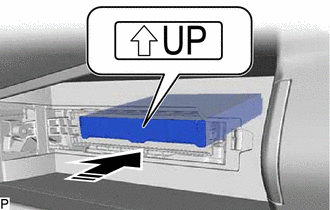

(b) Coloque el subconjunto del filtro de aire tal como se muestra en la ilustración.
|
|
Instalar en esta dirección |
AVISO:
Asegúrese de que las marcas "UP" están orientadas en la dirección correcta antes de instalar el subconjunto del filtro de aire.

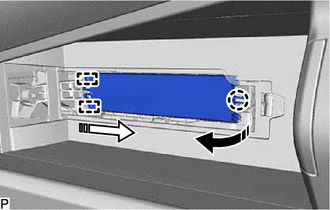

2. INSTALE LA PLACA DE LA CUBIERTA DEL FILTRO DE AIRE
(a) Enganche la garra y las 2 guías como indican las flechas y en el orden que se muestra en la ilustración para instalar la placa de la cubierta del filtro de aire.
|
|
Instalar en esta dirección (1) |
|
|
Inserte en esta dirección (2) |
3. INSTALE LA CUBIERTA INFERIOR IZQUIERDA DEL PANEL DE INSTRUMENTOS
(a) Enganche las 2 guías y la garra para instalar la cubierta izquierda del instrumento inferior, tal como se muestra en la ilustración.
|
|
Instalar en esta dirección |
