Toyota Camry Manual de reparaciones XV70 (2017-2023): InicializaciOn
INICIALIZACION
Inspeccion posterior a la reparacion
Ejecute Learning Value Reset e Idle Learning despues de sustituir o reparar piezas relacionadas con el funcionamiento del motor. Los detalles sobre los procedimientos necesarios se indican con un asterisco y un numero, y se explican a profundidad en la siguiente tabla.
Pieza sustituida | Funcionamiento del motor |
Restablecimiento del valor de aprendizaje*1 |
Aprendizaje del regimen del ralenti*2 |
- Conjunto del cuerpo de la mariposa con motor*3
- Limpieza de residuos en el conjunto del cuerpo de la mariposa con motor*3
| - |
0 | 0 |
- Conjunto del motor de distribucion del arbol de levas con EDU
- Extraccion y colocacion de un conjunto de motor de control de sincronizacion de levas con EDU
- Conjunto del engranaje de distribucion del arbol de levas
- Extraccion e instalacion del conjunto del engranaje de sincronizacion del arbol de levas
| - |
0 | 0 |
Conjunto del motor |
- | 0 |
0 |
- Subconjunto de la culata
- Arbol de levas (para arbol de levas de admision o de escape)
- Conjunto del engranaje de escape de distribucion del arbol de levas
- Piston y segmento del piston
- Subconjunto del medidor del caudal de masa de aire
- Conjunto del inyector de combustible en lumbrera
- Conjunto del inyector de combustible directo
- Bomba de combustible (para el lado de baja presion)
- Conjunto de la bomba de combustible (para el lado de alta presion)
- Sensor de presion del combustible (tubo de descarga de combustible con subconjunto del sensor) (para el lado de baja presion)
- Sensor de presion del combustible (para el lado de alta presion)
- Sensor de la relacion aire/combustible (sensor 1)
- Sensor de la relacion aire/combustible (sensor 2)
- Sensor de temperatura del refrigerante de motor
- Bujia de encendido
- Conjunto de la bobina de encendido
- Conjunto de la valvula de EGR
- Fugas de aire del sistema de admision
- Fugas de gas del sistema de escape
| Compruebe lo siguiente y ejecute el Learning Value Reset y el Idle Learning cuando se cumplan una o mas de las siguientes condiciones:
- Se emitio un DTC antes de sustituir el componente.
- Un valor aprendido de la relacion aire-combustible (A/F Learn Value Idle [Port] Bank 1, A/F Learn Value Low [Port] Bank 1, A/F Learn Value Mid No. 1 [Port] Bank 1, A/F Learn Value Mid No. 2 [Port] Bank 1, A/F Learn Value High [Port] Bank 1, A/F Learn Value Idle Bank 1, A/F Learn Value Low Bank 1, A/F Learn Value Mid No. 1 Bank 1, A/F Learn Value Mid No. 2 Bank 1 o A/F Learn Value High Bank) mostrado en la lista de datos fue superior a +/- 20 % antes de la sustitucion del componente.
- Fallos en el arranque, ralenti duro o calado del motor despues de la sustitucion del componente.
| 0 |
0 |
No se cumple ninguna de las condiciones de la lista anterior. |
- | - |
Sensor de control de detonaciones*4 |
- | - |
- |
- 0: Necesario.
- -: Innecesario.
AVISO:
Los valores aprendidos del motor no se pueden restablecer desconectando el cable del terminal negativo (-) de la bateria ni quitando los fusibles EFI-MAIN y n° 4.
- *1: Restablecimiento del valor de aprendizaje
- Conecte el Techstream al DLC3.
- Coloque el interruptor de encendido en posicion ON.
- Encienda el Techstream.
- Ingrese a los siguientes menus: Powertrain / Engine / Utility / Learning Value Reset.
- Confirme las condiciones siguientes como se indica en la pantalla.
- - Interruptor de encendido en la posicion ON
- - Motor parado
- - La Tension de la bateria es superior a 9 V
- Tras la confirmacion, seleccione "Next" e inicialice el valor aprendido.
OBSERVACION:
Si aparece en pantalla un mensaje que indica un fallo en la inicializacion del valor de aprendizaje, revise las condiciones para la ejecucion y efectue de nuevo la inicializacion del valor de aprendizaje.
- Despues de finalizar la inicializacion de valor aprendido, confirme los valores aprendidos de la relacion aire-combustible (A/F Learn Value Idle (Port) Bank 1, A/F Learn Value Low (Port) Bank 1, A/F Learn Value Mid No.1 (Port) Bank 1, A/F Learn Value Mid No.2 (Port) Bank 1, A/F Learn Value High (Port) Bank 1, A/F Learn Value Idle Bank 1, A/F Learn Value Low Bank 1, A/F Learn Value Mid No.1 Bank 1, A/F Learn Value Mid No.2 Bank 1 and A/F Learn Value High Bank 1 en la lista de datos.
Resultado:
Si se muestra 0 para todos los valores aprendidos de la relacion aire/combustible, la inicializacion se ha completado de forma correcta.
Si se visualiza un valor diferente a 0 para alguno de los valores aprendidos de la relacion aire/combustible, lleve a cabo la inicializacion de nuevo. Despues de la inicializacion, confirme los valores aprendidos de la relacion aire/combustible. Si se muestra un valor distinto a 0, sustituya el ECM.
- *2: Aprendizaje del regimen del ralenti
- Coloque el interruptor de encendido en la posicion OFF y espere al menos 30 segundos.
- Arranque el motor y calientelo con todos los accesorios y el aire acondicionado apagados hasta que la temperatura del refrigerante de motor sea como minimo de 80°C (176°F).
OBSERVACION:
El aprendizaje empieza cuando la temperatura del refrigerante de motor es de 80°C (176°F) o mas.
- Despues de calentar el motor, dejelo al ralenti durante 5 minutos con el aire acondicionado y todos los accesoios apagados.
- Asegurese de que el regimen de ralenti se encuentre dentro del rango estandar.
Regimen de ralenti del motor:
Regimen de ralenti del motor |
De 600 a 700 rpm |
OBSERVACION:
- Asegurese de realizar este paso con todos los accesorios y el interruptor del A/C apagados.
- Asegurese de que la palanca de cambios este en la posicion P.
- *3: Lleve a cabo el Learning Value Reset y el Idle Learning tras sustituir el conjunto del cuerpo de mariposa con motor o tras limpiar los residuos de dicho conjunto.
Despues, compruebe el regimen de ralenti. Si el regimen de ralenti se encuentra fuera del intervalo especificado, lleve a cabo el siguiente procedimiento.
ADVERTENCIA:
Cuando lleve a cabo el patron de conduccion de confirmacion, obedezca todos los limites de velocidad y las normas de trafico.
OBSERVACION:
Es necesario disponer del historial de conduccion y paradas para actualizar el aprendizaje del ralenti.

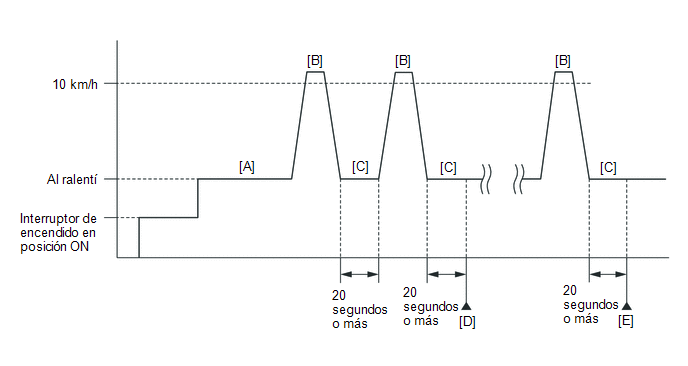

- Caliente el motor (temperatura del refrigerante de motor de 80°C (176°F)) con todos los accesorios y el interruptor del A/C apagados [A].
- Conduzca el vehiculo a una velocidad de 10 km/h (6 mph) o mas [B].
- Deje el motor al ralenti durante un minimo de 20 segundos [C].
- Repita los procedimientos [B] y [C] y compruebe si el regimen de ralenti se encuentra dentro del rango especificado [D].
Regimen de ralenti del motor:
Regimen de ralenti del motor |
De 600 a 700 rpm |
OBSERVACION:
- Asegurese de realizar este paso con todos los accesorios y el interruptor del A/C apagados.
- Asegurese de que la palanca de cambios este en la posicion P.
- Si el regimen de ralenti sigue fuera del rango especificado, repita los procedimientos [B] y [C] hasta que este dentro del rango especificado [E].
- *4: Conduzca el vehiculo durante un instante tras haber sustituido el sensor de control de detonaciones y compruebe si se producen detonaciones. Si se producen detonaciones, conduzca el vehiculo hasta que dichas detonaciones se detengan.
