AJUSTE DE REFERENCIA PREVIO A ARRANCAR EL MOTOR

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Al sustituir el cristal del parabrisas de un vehículo equipado con una cámara de reconocimiento de avance, asegúrese de utilizar una pieza original de Toyota. Si se usa una pieza genuina diferente de Toyota, es posible que no se pueda instalar la cámara de reconocimiento de avance a causa de un soporte faltante. Además, el sistema de control de velocidad de crucero de radar dinámico, el sistema de la cámara delantera, el sistema de asistencia para rastrear la trayectoria, el sistema de asistencia de señales de tráfico en carretera, el sistema anticolisión o el sistema de iluminación (EXT) pueden no funcionar correctamente debido a una diferencia en la transmisividad o el borde de cerámica negro.

OBSERVACIÓN:

1. Finalidad del aprendizaje del eje óptico de la cámara de reconocimiento de avance
   1. Si la posición de instalación o de orientación de la cámara de reconocimiento de avance se modifica debido a que se ha sustituido por otra nueva o que se ha sustituido o que se ha extraído y reinstalado el subconjunto del parabrisas, será necesario llevar a cabo el aprendizaje del eje óptico de la cámara de reconocimiento de avance para aprender la dirección de conducción del vehículo y la dirección del eje horizontal, para que los sistemas de soporte a la conducción funcionen correctamente.
2. Características de la cámara de reconocimiento de avance

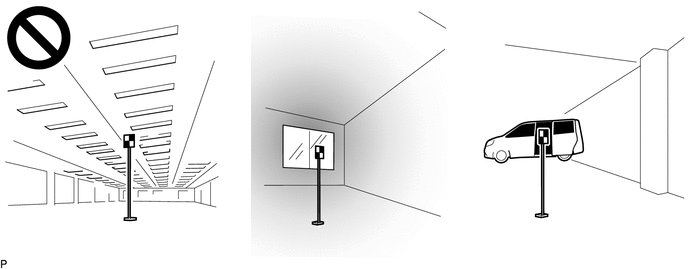

   1. Debido a que la cámara de reconocimiento de avance reconoce los objetivos utilizando un procesamiento de imágenes basado en las diferencias de contraste, si al realizar el aprendizaje del eje óptico de la cámara de reconocimiento de avance hay luces de techo, ventanas, objetos reflectantes u objetos de gran contraste situados detrás del objetivo, es posible que el contraste entre los objetos situados en el fondo se detecte como alto y que estos puedan ser confundidos como un objetivo.

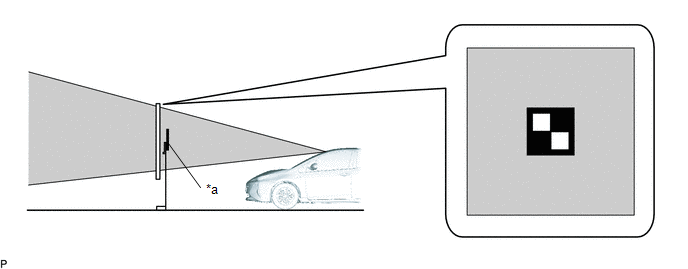

   2. Si se ocultan los objetos situados detrás del objetivo que puedan ser confundidos como un objetivo, la cámara de reconocimiento de avance puede reconocer el objetivo más fácilmente y llevar a cabo satisfactoriamente el aprendizaje del eje óptico de la cámara de reconocimiento de avance.

      *a	Objetivo	-	-
      	Zona de reconocimiento del objetivo	-	-

   3. El aprendizaje del eje óptico de la cámara de reconocimiento de avance puede fallar si se realizan bajo alguna de las situaciones siguientes.

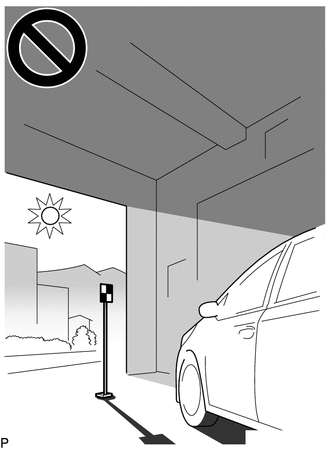

      1. Light Shining from Behind Target (Backlit)

         Si el objetivo se ilumina por detrás, el objetivo aparecerá oscuro a la cámara, el contraste de las partes blancas y negras del objetivo disminuirá y es posible que no se reconozca.

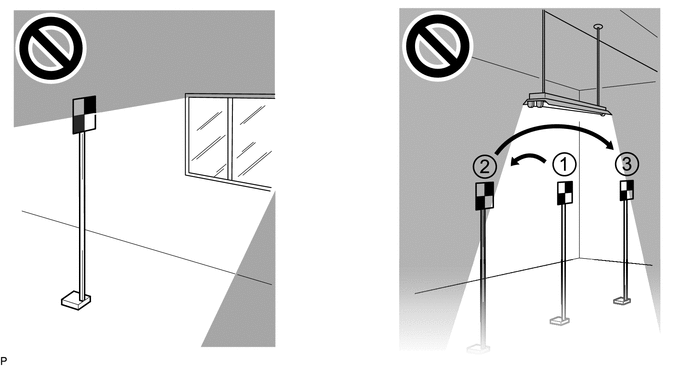

      2. Target Partially Illuminated by Light from Windows

         Si la superficie del objetivo está iluminada de forma irregular, el contraste de las partes blancas y negras disminuirá y es posible que no se reconozca el objetivo.

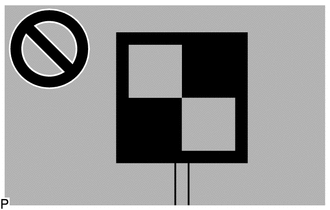

      3. Entire Target not Illuminated

         Si el objetivo se coloca en un lugar oscuro, el contraste entre el objetivo y el fondo disminuirá y es posible que no se reconozca el objetivo.

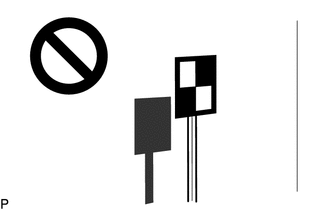

      4. Shadow of Target is Cast onto Wall

         Asegúrese de que la sombra del objetivo no se proyecte en la pared, puesto que podría producir un error de reconocimiento del objetivo.

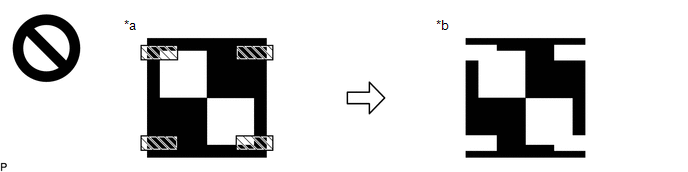

      5. Reflective Object on Target Surface

         Si hay un objeto como, por ejemplo, cinta adhesiva de color claro, adherida a la superficie del objetivo o si el objetivo está laminado, la superficie del objetivo reflejará la luz. Debido a que la cámara verá la luz reflejada de color blanco, es posible que no se reconozca el objetivo.



         *a	Actual Target	*b	Target as Seen by Forward Recognition Camera
         	Objeto o superficie reflectante	-	-

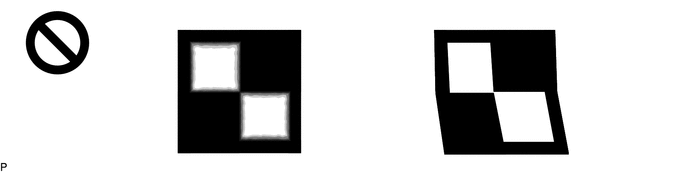

      6. Los bordes de las partes blancas y negras del objetivo se ven borrosos o distorsionados

         Si los bordes de las partes blancas y negras del objetivo se ven borrosos en la cámara, el contraste detectado será bajo y es posible que no se reconozca el objetivo.

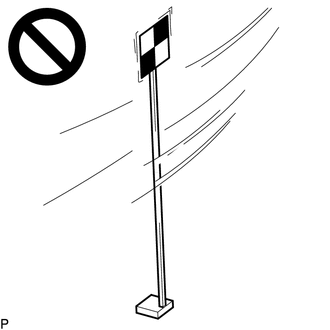

      7. Target is Moving

         Si el objetivo está en movimiento, debido al viento, etc., es posible que no se reconozca.

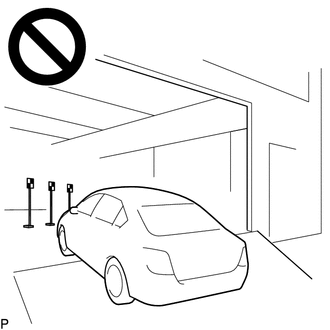

      8. Target and Vehicle are not Level

         Si el objetivo y el vehículo no están nivelados al realizar el aprendizaje, es posible que se aprenda un centro de la dirección del vehículo incorrecto o que la cámara de reconocimiento de avance no pueda detectar el objetivo.

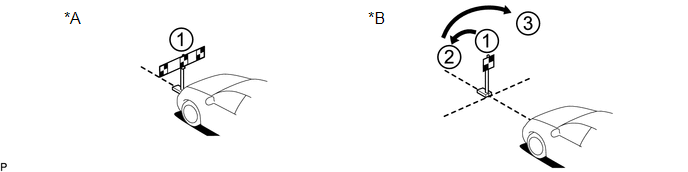

3. Recognition Method
   1. El aprendizaje del eje óptico de la cámara de reconocimiento de avance se puede realizar eligiendo entre reconocimiento único o reconocimiento secuencial.

      *A

      Para One Time Recognition

      *B

      Para Sequential Recognition

      Recognition Method	Target Position	Number of Times Target Recognition Performed
      One Time Recognition	1 (delante del parachoques delantero)	1
      Sequential Recognition	3 (3 m (9.84 pi.) desde la cámara de reconocimiento de avance)	3

      • One Time Recognition es un método de aprendizaje del eje óptico en el que se reconocen 3 objetivos a la vez en 1 posición directamente delante del parachoques delantero.

        Haga clic aquí

      • Sequential Recognition es un método de aprendizaje del eje óptico en el que se reconoce 1 objetivo a la vez en 3 posiciones a 3 m (9.84 pi.) de la cámara de reconocimiento de avance.
