INSPECCIÓN

PROCEDIMIENTO

1. COMPRUEBE EL SENSOR DE TEMPERATURA Y PRESIÓN DEL ACEITE

(a) Mida la tensión de salida del sensor de temperatura y presión del aceite.

(1) Aplique 5 V entre los terminales 3 (VC) y 2 (GND).

AVISO:

  • Tenga cuidado a la hora de conectar los cables, ya que el sensor de temperatura y presión del aceite podría resultar dañado si se conectan a los terminales incorrectos.
  • No aplique más de 6 V a los terminales 3 (VC) o 2 (GND).

OBSERVACIÓN:

Si no está disponible una fuente de alimentación estable, conecte 4 baterías de níquel-hidruro metálico (1.2 V cada una) o equivalente en serie.

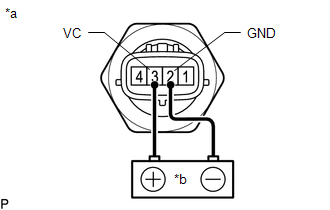

*a

Componente sin mazo de cables conectado

(Sensor de temperatura y presión del aceite)

*b

Se aplica tensión entre los terminales

(2) Mida la tensión entre los terminales.

Tensión estándar:

Conexión del tester

Condición

Condición especificada

4 (TOUT) - 2 (GND)

20 °C (68 °F)

Aproximadamente 1.5 a 2.5 V*

*: La tensión de salida cambia en función de la tensión aplicada a los terminales.

Si el resultado no es el especificado, sustituya el sensor de temperatura y presión del aceite.

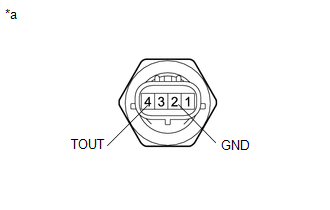

*a

Componente sin mazo de cables conectado

(Sensor de temperatura y presión del aceite)
ExtracciÓn
