TERMINALES DE LA ECU

INSPECCIONE LA ECU DE LA CARROCERIA PRINCIPAL (ECU DE LA RED MULTIPLEX DE LA CARROCERIA) Y EL CONJUNTO DEL BLOQUE DE EMPALMES DEL PANEL DE INSTRUMENTOS

(a) Desconecte los conectores del conjunto del bloque de empalmes del panel de instrumentos y de la ECU de la carroceria principal (ECU de la red multiplex de la carroceria).

(b) Mida la tension y la resistencia segun los valores de la siguiente tabla.

N° de terminal (simbolo)	Color del cableado	Descripcion del terminal	Condicion	Condicion especificada
3B-3 - Masa de la carroceria	W-B - Masa de la carroceria	Masa	Siempre	Por debajo de 1 ?
3C-1 - Masa de la carroceria	LG - Masa de la carroceria	Alimentacion de la bateria	Siempre	11 a 14 V
3F-1 - Masa de la carroceria	W - Masa de la carroceria	Alimentacion de la bateria	Siempre	De 11 a 14 V
K51-19 (GND2) - Masa de la carroceria	W-B - Masa de la carroceria	Masa	Siempre	Por debajo de 1 ?

(c) Conecte los conectores del conjunto del bloque de empalmes del panel de instrumentos y de la ECU principal de la carroceria (ECU de la red multiplex de la carroceria).

(d) Mida la tension y revise los impulsos en funcion de los valores de la siguiente tabla.

Terminal N° (simbolo)	Color del cableado	Descripcion del terminal	Condicion	Condicion especificada
3A-17 - Masa de la carroceria	R - Masa de la carroceria1 LA-R - Masa de la carroceria2	Fuente de alimentacion IG	Interruptor de encendido en la posicion ON	11 a 14 V
3A-17 - Masa de la carroceria	R - Masa de la carroceria1 LA-R - Masa de la carroceria2	Fuente de alimentacion IG	Interruptor de encendido en posicion OFF	Por debajo de 1 V
3A-30 - Masa de la carroceria	LG - Masa de la carroceria	Fuente de alimentacion ACC	Interruptor de encendido en posicion ACC	11 a 14 V
3A-30 - Masa de la carroceria	LG - Masa de la carroceria	Fuente de alimentacion ACC	Interruptor de encendido en posicion OFF	Por debajo de 1 V
3A-31 - Masa de la carroceria	V - Masa de la carroceria	Entrada del conjunto del interruptor de la luz de cortesia de la puerta trasera derecha	Puerta trasera derecha abierta	Inferior a 1 V
3A-31 - Masa de la carroceria	V - Masa de la carroceria		Puerta trasera derecha cerrada	De 11 a 14 V
3A-36 - Masa de la carroceria*3	W - Masa de la carroceria	Salida de la unidad de la luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1)	Luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1) apagada	11 a 14 V
			El control de graduacion de la luz del hueco para los pies izquierdo esta funcionando (graduacion) (conjunto de la luz interior No. 1)	Generacion de impulsos
			Brillo maximo de la luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1)	Por debajo de 2.2 V
3A-37 - Masa de la carroceria*3	B - Masa de la carroceria	Salida de la unidad de la luz del hueco para los pies derecho (conjunto de la luz interior No. 1)	Luz del hueco para los pies derecho (conjunto de la luz interior No. 1) apagada	11 a 14 V
			El control de graduacion de la luz del hueco para los pies derecho esta funcionando (graduacion) (conjunto de la luz interior No. 1)	Generacion de impulsos
			Brillo maximo de la luz del hueco para los pies derecho (conjunto de la luz interior No. 1)	Por debajo de 2.2 V
3B-10 - Masa de la carroceria	B - Masa de la carroceria	Fuente de alimentacion de la luz de lectura de mapas (subconjunto de la caja de la consola del techo), conjunto de la luz interior4, conjunto del proyector de luz5 y conjunto de la luz de cortesia derecha e izquierda*6	Rele DOME CUT activado	11 a 14 V
3B-10 - Masa de la carroceria	B - Masa de la carroceria		Rele DOME CUT en la posicion OFF	Por debajo de 1 V
3B-12 - Masa de la carroceria	GR - Masa de la carroceria	Entrada del interruptor de deteccion de desbloqueo de la puerta delantera derecha	Puerta delantera derecha bloqueada	11 a 14 V
3B-12 - Masa de la carroceria	GR - Masa de la carroceria		Puerta delantera derecha desbloqueada	Por debajo de 1 V
3B-13 - Masa de la carroceria	W - Masa de la carroceria	Entrada del interruptor de deteccion de desbloqueo de la puerta delantera izquierda	Puerta delantera izquierda bloqueada	11 a 14 V
3B-13 - Masa de la carroceria	W - Masa de la carroceria		Puerta delantera izquierda desbloqueada	Por debajo de 1 V
3B-14 - Masa de la carroceria	GR - Masa de la carroceria	Entrada del interruptor de deteccion de desbloqueo de puerta trasera izquierda	Puerta trasera izquierda bloqueada	11 a 14 V
3B-14 - Masa de la carroceria	GR - Masa de la carroceria		Puerta trasera izquierda desbloqueada	Por debajo de 1 V
3B-24 - Masa de la carroceria*2	LA-LG - Masa de la carroceria	Fuente de alimentacion de la luz del cilindro de la llave de encendido (bobina de la llave transmisora)	Siempre	De 11 a 14 V
3B-24 - Masa de la carroceria*7	LG - Masa de la carroceria	Fuente de alimentacion de la luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos)	Siempre	De 11 a 14 V
3B-25 - Masa de la carroceria*3	BE - Masa de la carroceria	Fuente de alimentacion de la luz del hueco para los pies derecho (conjunto de la luz interior No. 1)	Siempre	De 11 a 14 V
3B-26 - Masa de la carroceria*8	R - Masa de la carroceria	Fuente de alimentacion de la luz de la manilla interior (conjunto de la luz interior No. 1)	Siempre	De 11 a 14 V
3B-27 - Masa de la carroceria*3	B - Masa de la carroceria	Fuente de alimentacion de la luz del hueco para los pies izquierdo (conjunto de la luz interior No. 1)	Siempre	De 11 a 14 V
3B-29 - Masa de la carroceria	LA-G - Masa de la carroceria	Salida de activacion del sistema de iluminacion de entrada al vehiculo	Luz de lectura de mapas izquierda y derecha (luz de lectura de mapas (subconjunto de la caja de la consola del techo))5, conjunto de la luz interior4 y luz del cilindro de la llave de encendido (bobina de la llave transmisora)*2 apagadas (cuando se accionan por medio del sistema de iluminacion de entrada al vehiculo)	De 11 a 14 V
3B-29 - Masa de la carroceria	LA-G - Masa de la carroceria		Luz de lectura de mapas izquierda y derecha (luz de lectura de mapas (subconjunto de la caja de la consola del techo))5, conjunto de la luz interior4 y luz del cilindro de la llave de encendido (bobina de la llave transmisora)*2 encendidas (cuando se accionan por medio del sistema de iluminacion de entrada al vehiculo)	Por debajo de 1 V
3D-19 - Masa de la carroceria	LA-B - Masa de la carroceria	Fuente de alimentacion del conjunto de la luz del compartimiento de equipajes No. 1 y el conjunto izquierdo y derecho de la luz de cortesia	Rele DOME CUT en la posicion ON	11 a 14 V
3D-19 - Masa de la carroceria	LA-B - Masa de la carroceria		Rele DOME CUT en la posicion OFF	Por debajo de 1 V
3D-24 - Masa de la carroceria	G - Masa de la carroceria	Entrada del conjunto del interruptor de la luz de cortesia de la puerta trasera izquierda	Puerta trasera izquierda abierta	Inferior a 1 V
3D-24 - Masa de la carroceria	G - Masa de la carroceria		Puerta trasera izquierda cerrada	11 a 14 V
3D-34 - Masa de la carroceria	LA-GR - Masa de la carroceria	Entrada del interruptor de la luz de cortesia de la puerta del compartimiento de equipajes (conjunto de la cerradura de la puerta del compartimiento de equipajes)	Puerta del compartimiento de equipajes abierta	Por debajo de 1 V
3D-34 - Masa de la carroceria	LA-GR - Masa de la carroceria		Puerta del compartimiento de equipajes cerrada	11 a 14 V
K51-20 (LSWR) - Masa de la carroceria	L - Masa de la carroceria	Entrada del interruptor de deteccion de desbloqueo de la puerta trasera derecha	Puerta trasera derecha bloqueada	11 a 14 V
K51-20 (LSWR) - Masa de la carroceria	L - Masa de la carroceria		Puerta trasera derecha desbloqueada	Por debajo de 1 V
K52-1 (FLCY) - Masa de la carroceria	W - Masa de la carroceria	Entrada del conjunto del interruptor de la luz de cortesia de la puerta delantera izquierda	Puerta delantera izquierda abierta	Inferior a 1 V
K52-1 (FLCY) - Masa de la carroceria	W - Masa de la carroceria		Puerta delantera izquierda cerrada	De 11 a 14 V
K52-2 (FLCL) - Masa de la carroceria*9	G - Masa de la carroceria	Salida de la unidad del conjunto de la luz de cortesia izquierda	Conjunto de la luz de cortesia izquierda apagado	11 a 14 V
K52-2 (FLCL) - Masa de la carroceria*9	G - Masa de la carroceria		Conjunto de la luz de cortesia izquierda encendido	Por debajo de 1 V
K52-3 (FRCL) - Masa de la carroceria*9	L - Masa de la carroceria	Salida de la unidad del conjunto de la luz de cortesia derecha	Conjunto de la luz de cortesia derecha apagado	11 a 14 V
K52-3 (FRCL) - Masa de la carroceria*9	L - Masa de la carroceria		Conjunto de la luz de cortesia derecha encendido	Por debajo de 1 V
K52-6 (FRCY) - Masa de la carroceria	BE - Masa de la carroceria	Entrada del conjunto del interruptor de la luz de cortesia de la puerta delantera derecha	Puerta delantera derecha abierta	Inferior a 1 V
K52-6 (FRCY) - Masa de la carroceria	BE - Masa de la carroceria		Puerta delantera derecha cerrada	11 a 14 V
K52-20 (TCYL) - Masa de la carroceria	GR - Masa de la carroceria	Salida de accionamiento del conjunto de la luz del compartimiento de equipajes No. 1	Conjunto de la luz del compartimiento de equipajes No. 1 apagado	11 a 14 V
K52-20 (TCYL) - Masa de la carroceria	GR - Masa de la carroceria		Conjunto de la luz del compartimiento de equipajes No. 1 encendido	Por debajo de 1 V
K53-20 (LED1) - Masa de la carroceria*7	W - Masa de la carroceria	Salida de la unidad de la luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos)	Luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos) apagada	11 a 14 V
			El control de gradacion de la luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos) esta funcionando (gradacion)	Generacion de impulsos
			Brillo maximo de la luz ambiental del panel de instrumentos (conjunto de la luz del panel de instrumentos)	Por debajo de 2.2 V
K53-21 (LED2) - Masa de la carroceria*8	R - Masa de la carroceria	Salida de la unidad de la luz de la manilla interior (conjunto de la luz interior No. 1)	Luz de la manilla interior (conjunto de la luz interior No. 1) apagada	11 a 14 V
			El control de gradacion de la luz de la manilla interior esta funcionando (gradacion) (conjunto de la luz interior No. 1)	Generacion de impulsos
			Brillo maximo de la luz de la manilla interior (conjunto de la luz interior No. 1)	Por debajo de 2.2 V

*1: Con sistema de llave inteligente
*2: sin sistema de llave inteligente
*3: Con luz del hueco para los pies
*4: Con luz interior (tipo bombilla)
*5: Con luz interior (tipo LED)
*6: Con luz de cortesia
*7: Con luz ambiental del panel de instrumentos
*8: Con luz de la manilla interior
*9: Con luz de cortesia

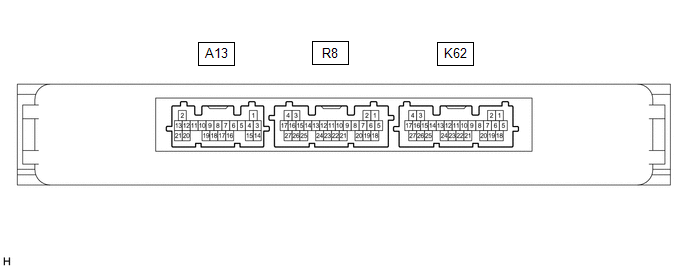

COMPRUEBE LA ECU DE CERTIFICACION (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE) (con sistema de llave inteligente)

(a) Mida la tension segun los valores de la siguiente tabla.

No. de terminal (simbolo)	Color del cableado	Descripcion del terminal	Condicion	Condicion especificada
K62-10 (SWIL) - K62-11 (AGND)	W - BE	Salida de accionamiento de la iluminacion del interruptor del motor	Iluminacion del interruptor del motor encendida	De 11 a 14 V
K62-10 (SWIL) - K62-11 (AGND)	W - BE		Iluminacion del interruptor del motor apagada	Por debajo de 1 V
