INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN/AVISO/OBSERVACIÓN

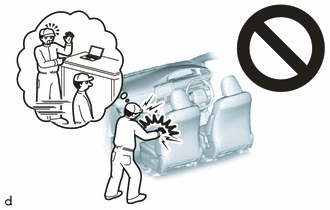

ADVERTENCIA:
Asegúrese de seguir los procedimientos de extracción e instalación del conjunto del botón del claxon de manera correcta.
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON (para Vehicle not Involved in Collision)
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en el conjunto del botón del claxon instalado en el vehículo.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del botón del claxon por uno nuevo.
2. INSPECCIONE EL CONJUNTO DEL BOTÓN DEL CLAXON (para Vehicle Involved in Collision and Airbag not Deployed).
(a) Realice una inspección del sistema de diagnóstico.
Haga clic aquí
(b) Compruebe visualmente si hay defectos en el conjunto del botón del claxon extraído del vehículo.
OBSERVACIÓN:
Los defectos se detallan a continuación:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del botón del claxon o el conjunto del volante por uno nuevo.
