EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse una vez que se han extraído, instalado o sustituido las piezas durante la instalación/extracción del conjunto del botón del claxon.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
Antes de realizar la reparación, lea detenidamente la sección "Precaución".
Haga clic aquí .gif)
.png)
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL VOLANTE N° 2 (con cubierta)

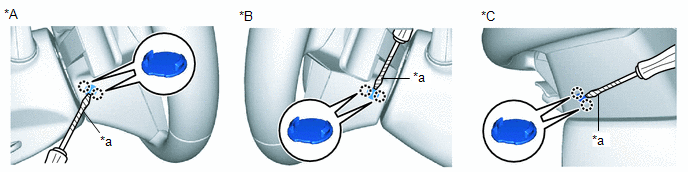

(a) Utilice un destornillador con la punta envuelta en cinta protectora para soltar todas las garras y extraer las 3 cubiertas inferiores No. 2 del volante.
OBSERVACIÓN:
Tenga cuidado cuando desenganche las garras, ya que la cubierta inferior No. 2 del volante salir despedida.
|
*A | Para el lado izquierdo |
*B | Para el lado derecho |
|
*C | para el lado inferior |
- | - |
|
*a | Cinta protectora |
- | - |
4. EXTRAIGA EL CONJUNTO DEL BOTÓN DEL CLAXON
ADVERTENCIA:

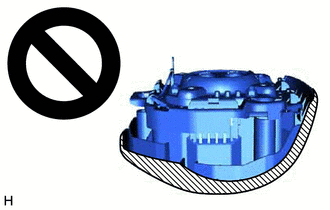

Cuando almacene el conjunto del botón del claxon, mantenga el lado de despliegue del airbag hacia arriba.
.png) |
Lado de despliegue |
(a) Compruebe si el interruptor de encendido está en la posición OFF.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

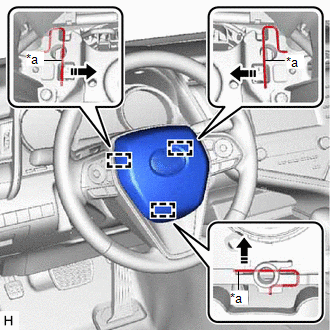

(c) Con un destornillador, presione los 3 muelles de torsión para desenganchar los 3 pasadores tal como se muestra en la ilustración.
|
*a | Muelle de torsión |
.png) |
Empuje en esta dirección |
AVISO:
Sujete ligeramente el conjunto del botón del claxon de forma que no caiga.
OBSERVACIÓN:
Introduzca un destornillador fino desde los 3 orificios de la cubierta inferior del volante.
(d) Extraiga el conjunto del botón del claxon del conjunto del volante y sostenga el conjunto del botón del claxon con una mano.
AVISO:
Cuando separe el conjunto del botón del claxon, no tire del mazo de cables del airbag.
(e) Desconecte el conector del claxon del conjunto del botón del claxon.
|

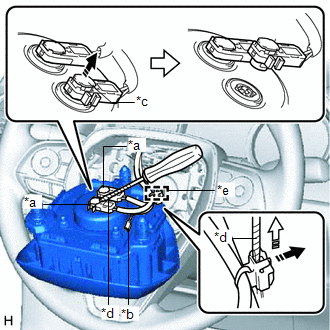

*a | Conector del airbag |
|
*b | Conector del claxon |
|
*c | Botón de bloqueo del conector del airbag |
|
*d | Cinta protectora |
|
*e | Abrazadera del mazo de cables |
|
|
Suelte en esta dirección |
.png) |
Extraiga en esta dirección |
(f) Utilice un destornillador con la punta envuelta en cinta protectora para soltar los 2 botones de bloqueo del conector del airbag.
(g) Desconecte los 2 conectores del airbag.
AVISO:
Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.
(h) Utilice un destornillador con la punta envuelta en cinta protectora para soltar el bloqueo y extraer la abrazadera del mazo de cables para extraer el conjunto del botón del claxon.
