INSPECCIÓN EN EL VEHÍCULO
PRECAUCIÓN / AVISO / OBSERVACIÓN

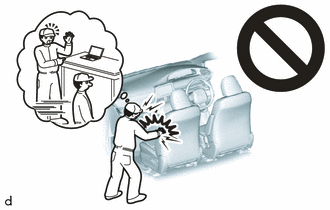

ADVERTENCIA:
Asegúrese de seguir los procedimientos correctos de extracción e instalación del sensor del airbag lateral No. 1.
.png)
PROCEDIMIENTO
1. INSPECCIONE EL SENSOR DEL AIRBAG LATERAL NO. 1 (vehículos no implicados en una colisión)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
.gif)
2. INSPECCIONE EL SENSOR DEL AIRBAG LATERAL NO. 1 (para vehículos implicados en una colisión cuyo airbag no se ha desplegado)
(a) Compruebe el sistema de diagnóstico.
Haga clic aquí
(b) Inspeccione visualmente el sensor del airbag lateral No. 1 en busca de defectos si el montante central del vehículo o su zona circundante están dañados.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si se encuentra algún defecto, sustituya el conjunto del sensor del airbag lateral No. 1 por uno nuevo.
3. INSPECCIONE EL SENSOR DEL AIRBAG LATERAL NO. 1 (para vehículos implicados en una colisión cuyo airbag se ha desplegado)
(a) Si los airbags se han desplegado debido a una colisión, sustituya todos los sensores del airbag lateral No. 1 que se encuentren en las zonas dañadas (cualquier lugar que necesite reparación).
(b) Inspeccione visualmente el sensor del airbag lateral No. 1 ubicado en áreas sin daños en busca de algún defecto.
OBSERVACIÓN:
Los defectos son los siguientes:
OK:
No se encuentra ningún defecto.
Si detecta algún defecto o si un sensor del airbag lateral No. 1 ha detectado una colisión importante, sustituya el sensor del airbag lateral No. 1 por uno nuevo.
