EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación, se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del sensor del airbag lateral No. 1.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario | Efecto/función no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
| Desconecte el cable del terminal negativo de la batería |
Realice la calibración a punto cero del sensor de dirección |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolisión | |||
|
Memorice el punto neutro del ángulo de la dirección |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervisión de vista panorámica |
|
OBSERVACIÓN:
PROCEDIMIENTO
1. PRECAUCIÓN
ADVERTENCIA:
Antes de realizar la reparación, lea detenidamente la sección "Precaución".
Haga clic aquí .gif)
.png)
AVISO:
Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.
Haga clic aquí.
2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA
para A25A-FKS: haga clic aquí
Para 2GR-FKS: haga clic aquí
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
.png)
AVISO:
Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
4. EXTRAIGA EL GANCHO DE BLOQUEO DEL COJÍN DEL ASIENTO TRASERO
Para asiento de tipo plegable: haga clic aquí
Para asiento de tipo fijo: haga clic aquí
5. EXTRAIGA EL ESTRIBO DE LA PUERTA DELANTERA
Haga clic aquí
6. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA DELANTERA
OBSERVACIÓN:
Desconecte la banda protectora de la guarnición de la abertura de la puerta delantera hasta el punto que sea posible extraer el embellecedor inferior del montante central.
7. EXTRAIGA EL ESTRIBO DE LA PUERTA TRASERA
Haga clic aquí
8. DESCONECTE LA BANDA PROTECTORA DE LA GUARNICIÓN DE LA ABERTURA DE LA PUERTA TRASERA
OBSERVACIÓN:
Desconecte la banda protectora de la guarnición de la abertura de la puerta trasera hasta el punto que sea posible extraer el embellecedor inferior del montante central.
9. EXTRAIGA EL EMBELLECEDOR INFERIOR DEL MONTANTE CENTRAL
Haga clic aquí
10. EXTRAIGA EL SENSOR DEL AIRBAG LATERAL NO. 1
(a) Compruebe si el interruptor de encendido está desactivado.
(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.
ADVERTENCIA:
Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.
(c) Desconecte el conector del sensor del airbag lateral No. 1.
AVISO:
Cuando desconecte cualquier conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

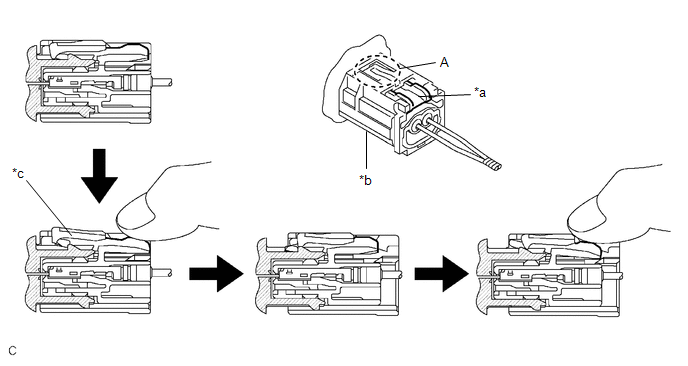

(1) Empuje hacia abajo el bloqueo del alojamiento blanco y deslice el CPA amarillo. (En este momento, aún no se pude desconectar el conector).
.png)
|
*a | Bloqueo del alojamiento blanco |
*b | Yellow CPA |
|
*c | El bloqueo del conector se libera |
- | - |
(2) Empuje de nuevo hacia abajo el bloqueo del alojamiento blanco y desconecte el conector.
AVISO:
No empuje hacia abajo la pieza (A) que se muestra en la ilustración cuando desconecte el conector.

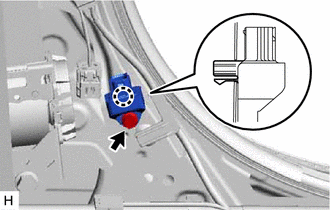

| (d) Extraiga el perno y desenganche la garra para extraer el sensor del airbag lateral No. 1. |
|

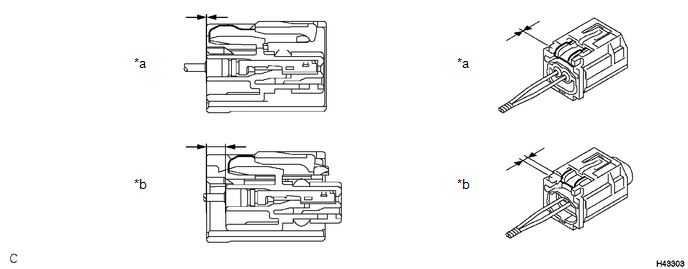

(e) Compruebe si la posición del bloqueo del alojamiento blanco está como se indica en la ilustración.
|
*a | Incorrecto | *b |
Correcto |
