INSPECCIÓN
PROCEDIMIENTO
1. INSPECCIONE EL CONJUNTO DE LUCES CONJUNTO IZQUIERDO DE LAS LUCES TRASERAS (fabricado por TMMK, luz de marcha atrás de tipo de LED)
|

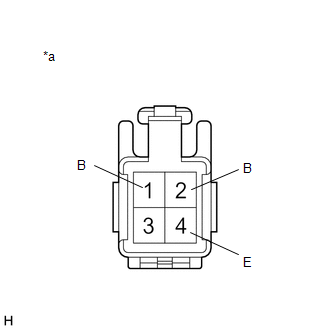

*a | Componente sin mazo de cables conectado (Conjunto del faro trasero izquierdo) |
(a) Aplique tensión de la batería al conjunto de luces traseras izquierdas y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (B) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se iluminan la luces traseras |
|
Terminal positivo (+) de la batería → Terminal 2 (B) Terminal negativo (-) de la batería → Terminal 4 (E) |
Las luces de marcha atrás se encienden. |
Si el resultado no es el especificado, sustituya el conjunto del faro trasero izquierdo.
2. INSPECCIONE EL CONJUNTO DE LUCES CONJUNTO DERECHO DE LAS LUCES TRASERAS (fabricado por TMMK, luz de marcha atrás de tipo de LED)
|
*a | Componente sin mazo de cables conectado (Conjunto del faro trasero derecho) |
(a) Aplique tensión de la batería al conjunto de luces traseras derechas y compruebe si las luces se encienden.
OK:
|
Estado | Condición especificada |
|---|---|
|
Terminal positivo de la batería (+) → Terminal 1 (B) Terminal negativo (-) de la batería → Terminal 4 (E) |
Se iluminan la luces traseras |
|
Terminal positivo (+) de la batería → Terminal 2 (B) Terminal negativo (-) de la batería → Terminal 4 (E) |
Las luces de marcha atrás se encienden. |
Si el resultado no es el especificado, sustituya el conjunto de los faros antiniebla traseros derechos.
