INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

AVISO:

• Cuando sustituya la cámara de reconocimiento de avance, sustitúyala por una nueva.
• Si la cámara de reconocimiento de avance ha sido golpeada o se ha caído, sustitúyala por uno nuevo.
• Si la cámara de reconocimiento de avance no está correctamente instalada, el aprendizaje del eje óptico de la cámara de reconocimiento de avance no puede llevarse a cabo correctamente. Asegúrese de que la cámara de reconocimiento de avance esté instalada de forma segura.
• No toque las lentes de la cámara. Si se ha tocado la lente de la cámara, no utilice la cámara de reconocimiento de avance.
• Sustituya la cámara de reconocimiento de avance si hay partículas extrañas en la lente de la cámara.
• Si el soporte de la cámara de reconocimiento de avance está dañado o deformado, sustitúyalo junto con el cristal del parabrisas.
• Al sustituir el cristal del parabrisas de un vehículo equipado con una cámara de reconocimiento de avance, asegúrese de utilizar una pieza original de Toyota. Si se usa una pieza genuina diferente de Toyota, es posible que no se pueda instalar la cámara de reconocimiento de avance a causa de un soporte faltante. Además, el sistema de control de velocidad de crucero de radar dinámico, el sistema de la cámara delantera, el sistema de asistencia para rastrear la trayectoria, el sistema de asistencia de señales de tráfico en carretera, el sistema anticolisión o el sistema de iluminación (EXT) pueden no funcionar correctamente debido a una diferencia en la transmisividad o el borde de cerámica negro.
• Si la superficie interior del parabrisas en la zona situada delante de la cámara de reconocimiento de avance está sucia, extraiga el capó de reconocimiento de avance para limpiar el cristal y, a continuación, vuelva a colocar el capó de reconocimiento de avance y la cámara de reconocimiento de avance.

  Extracción del capó de reconocimiento de avance: haga clic aquí

  Instalación del capó de reconocimiento de avance: haga clic aquí

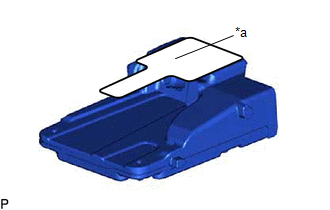

(a) Cuando se utiliza una cámara de reconocimiento de avance nueva (con película protectora):

(1) Quite la película protectora. AVISO: No toque las lentes de la cámara después de extraer la película protectora.

*a Protective Film

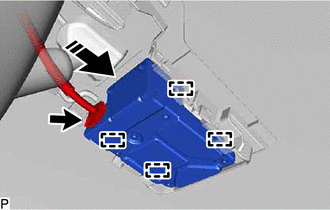

(b) Enganche las 4 guías como se muestra en la ilustración.

AVISO:

No toque las lentes de la cámara.

Instale en esta dirección.

(c) Acople el conector para instalar la cámara de reconocimiento de avance.

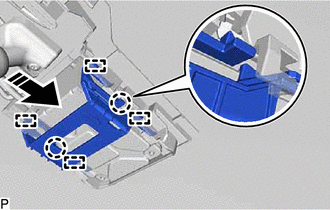

2. INSTALE EL CIERRE DE RECONOCIMIENTO DE AVANCE

AVISO:

Antes de instalar el pestillo de reconocimiento de avance, asegúrese de comprobar que cámara de reconocimiento de avance esté instalada de forma segura.

(a) Enganche las 4 guías y las 2 garras como se muestra en la ilustración para colocar el cierre de reconocimiento delantera.

Instale en esta dirección

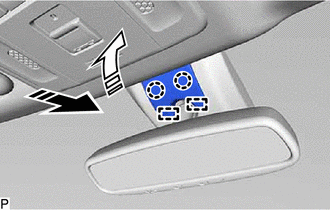

3. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO 1

(a) Enganche los 2 clips y las 2 guías como se muestra en la ilustración para instalar la cubierta de reconocimiento delantera No. 1.

Instale en esta dirección

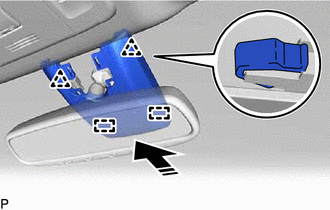

4. INSTALE LA CUBIERTA DE RECONOCIMIENTO DELANTERA NO. 2

(a) Enganche las 2 guías y las 2 garras como indican las flechas y en el orden indicado en la ilustración para instalar la cubierta de reconocimiento delantera No. 2.

	Instale en esta dirección (1)
	Instale en esta dirección (2)

5. AJUSTE LA CÁMARA DE RECONOCIMIENTO DE AVANCE

(a) Si se sustituye la cámara de reconocimiento de avance por una nueva o se extrae y se vuelve a instalar el parabrisas, es necesario realizar el aprendizaje de la cámara de reconocimiento de avance.

OBSERVACIÓN:

Se puede realizar el aprendizaje de la cámara de reconocimiento de avance ya sea mediante el ajuste de referencia (reconocimiento de una sola vez), el ajuste de referencia (reconocimiento secuencial) o el ajuste de conducción.

Ajuste de referencia (reconocimiento de una sola vez): haga clic aquí

Ajuste de referencia (reconocimiento secuencial): haga clic aquí

Ajuste de conducción: haga clic aquí
