INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA CAJA DEL DIFERENCIAL

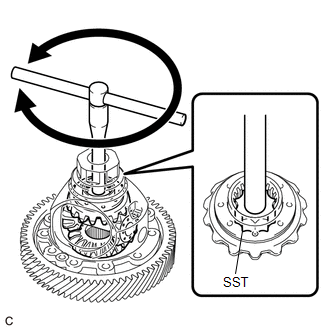

(a) Con la SST, gire el engranaje planetario del diferencial delantero como se muestra en la ilustración.

SST: 09528-52010

09528-05030

Estándar:

El engranaje planetario del diferencial delantero no se bloquea cuando gira en cualquier dirección.

Si el resultado no es el especificado, reemplace el conjunto de la caja del diferencial.
