MONTAJE

PROCEDIMIENTO

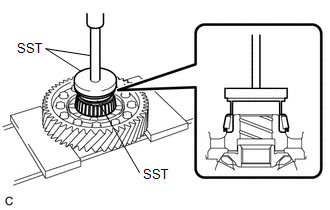

1. COLOQUE EL COJINETE DELANTERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

(a) Utilice la SST y una prensa para instalar el cojinete de rodillos cónicos delantero (anillo interior) en el conjunto de la caja del diferencial.

SST: 09316-20011

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07200

AVISO:

  • Tenga cuidado de no dañar el alojamiento del cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo interior) durante la instalación del cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo interior).
  • Asegúrese de instalar el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo interior) de manera que no quede espacio libre entre el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo interior) y el conjunto la caja del diferencial. Si hay espacio libre, el par de giro del conjunto de la caja del diferencial no se puede medir correctamente.

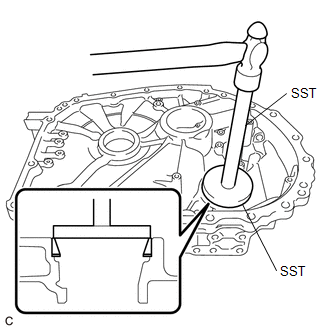

2. COLOQUE EL COJINETE DE RODILLOS CÓNICO DELANTERO DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

(a) Con la SST y un martillo, instale la cuña del engranaje impulsor del diferencial y un nuevo cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior) en el alojamiento del transeje.

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07200

AVISO:

Asegúrese de instalar el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior) de forma que no haya holgura entre el cojinete de rodillos cónicos delantero de la caja del diferencial delantero (anillo exterior), el calce del engranaje impulsor del diferencial y el alojamiento del transeje. Si hay espacio libre, el par de giro del conjunto de la caja del diferencial no se puede medir correctamente.

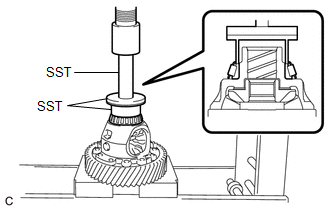

3. COLOQUE EL COJINETE TRASERO DE RODILLOS CÓNICOS DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO INTERIOR)

(a) Con la SST y una prensa instale el nuevo cojinete de rodillos cónicos trasero (anillo guía interior) en el conjunto de la caja del diferencial delantero.

SST: 09316-20011

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07200

AVISO:

  • Tenga cuidado de no dañar el alojamiento del cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo interior) durante la instalación del cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo interior).
  • Asegúrese de instalar el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo interior) de forma que no quede espacio libre entre el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo interior) y el conjunto de la caja del diferencial. Si hay espacio libre, el par de giro del conjunto de la caja del diferencial no se puede medir correctamente.

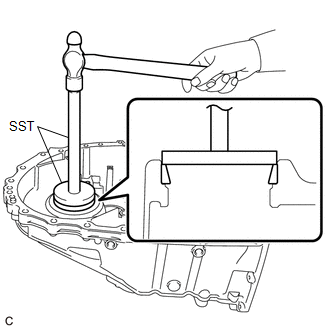

4. COLOQUE EL COJINETE DE RODILLOS CÓNICO TRASERO DE LA CAJA DEL DIFERENCIAL DELANTERO (ANILLO EXTERIOR)

(a) Con la SST y un martillo, coloque en la caja del transeje automático un nuevo anillo (exterior) del cojinete de rodillos cónico trasero del subconjunto de la caja del diferencial delantero.

SST: 09950-60020

09951-00790

SST: 09950-70010

09951-07200

AVISO:

Asegúrese de instalar el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo exterior) de forma que no quede espacio libre entre el cojinete de rodillos cónicos trasero de la caja del diferencial delantero (anillo exterior) y el subconjunto de la caja del transeje automático. Si hay espacio libre, el par de giro del conjunto de la caja del diferencial no se puede medir correctamente.
