INSPECCIÓN

PROCEDIMIENTO

1. INSPECCIONE EL INTERRUPTOR BASCULANTE DE CAMBIO (CONJUNTO DEL INTERRUPTOR DEL CAMBIO DE LA TRANSMISIÓN)

(a) Interruptor basculante de cambio izquierdo (conjunto del interruptor de cambio de la transmisión):

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 (SDN) - 2 (ECC)

"-" (cambio descendente) y se mantiene pulsado el interruptor basculante de cambio accionado

Inferior a 2.5 Ω

"-" (cambio descendente) no se acciona el interruptor basculante de cambio

1 MΩ o superior

1 (SDN) - 3 (ECC1)

"-" (cambio descendente) y se mantiene pulsado el interruptor basculante de cambio accionado

Inferior a 2.5 Ω

"-" (cambio descendente) no se acciona el interruptor basculante de cambio

1 MΩ o superior

Si el resultado no es el especificado, cambie el interruptor basculante de cambio izquierdo (conjunto del interruptor del cambio de la transmisión).

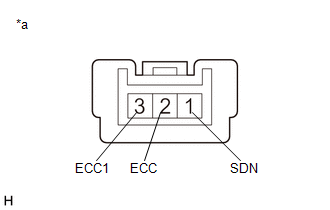

*a

Componente sin mazo de cables conectado

(Interruptor basculante de cambio izquierdo (conjunto del interruptor de cambio de la transmisión))

(b) Interruptor basculante de cambio derecho (conjunto del interruptor de cambio de la transmisión):

(1) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Condición

Condición especificada

1 (SUP) - 2 (ECC)

"+" (cambio ascendente) y se mantiene pulsado el interruptor basculante de cambio accionado

Inferior a 2.5 Ω

"+" (cambio ascendente) no se acciona el interruptor basculante de cambio

1 MΩ o superior

Si el resultado no es el especificado, cambie el interruptor basculante de cambio derecho (conjunto del interruptor del cambio de la transmisión).

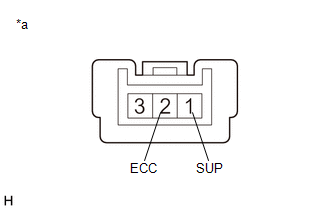

*a

Componente sin mazo de cables conectado

(Interruptor basculante de cambio derecho (conjunto del interruptor de cambio de la transmisión))
