Manual de réparation,
Manual del propietario
Manual de réparation,
Componentes
COMPONENTES

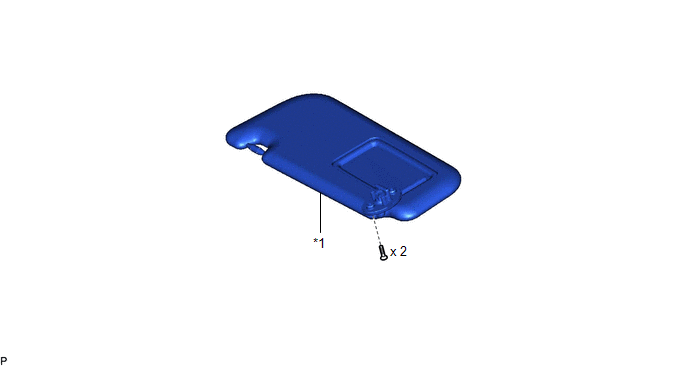

ILUSTRACION
|
*1 | CONJUNTO DEL PARASOL | - |
- |
ExtracciOn
EXTRACCION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL PARASOL
Haga clic aqui .gif)
InspecciOn
INSPECCION
PROCEDIMIENTO
1. REVISE EL CONJUNTO DEL PARASOL IZQUIERDO
|

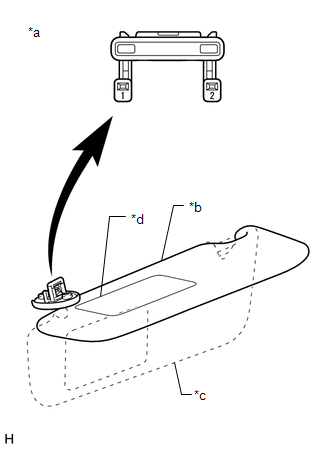

*a | Componente sin mazo de cables conectado (Conjunto del parasol izquierdo) |
|
*b | Parasol hacia arriba |
| *c | Parasol hacia abajo |
| *d |
Cubierta del espejo retrovisor |
(a) Revise el interruptor de la luz de cortesia.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 - 2 | Parasol hacia arriba | 10 k? o superior |
|
1 - 2 | Cubierta del espejo completamente cerrado con el parasol hacia abajo |
10 k? o superior |
|
1 - 2 | Cubierta del espejo completamente abierto con el parasol hacia abajo |
Por debajo de 1 ? |
Si el resultado no es el especificado, reemplace el conjunto del parasol izquierdo.
2. REVISE EL CONJUNTO DEL PARASOL DERECHO
|

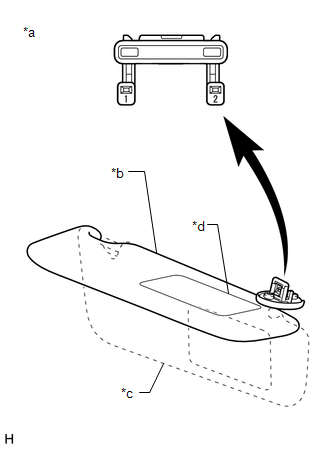

*a | Componente sin mazo de cables conectado (Conjunto del parasol derecho) |
|
*b | Parasol hacia arriba |
| *c | Parasol hacia abajo |
| *d |
Cubierta del espejo retrovisor |
(a) Revise el interruptor de la luz de cortesia.
(1) Mida la resistencia segun los valores de la siguiente tabla.
Resistencia estandar:
|
Conexion del tester | Condicion | Condicion especificada |
|---|---|---|
|
1 - 2 | Parasol hacia arriba | 10 k? o superior |
|
1 - 2 | Cubierta del espejo completamente cerrado con el parasol hacia abajo |
10 k? o superior |
|
1 - 2 | Cubierta del espejo completamente abierto con el parasol hacia abajo |
Por debajo de 1 ? |
Si el resultado no es el especificado, reemplace el conjunto del parasol derecho.
InstalaciOn
INSTALACION
PRECAUCION / AVISO / OBSERVACION
OBSERVACION:
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL PARASOL
Haga clic aqui .gif)
