INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. QUITE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
2. EXTRAIGA LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
3. EXTRAIGA LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
4. EXTRAIGA EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
5. COMPRUEBE EL ACEITE DE TRANSFERENCIA
(a) Coloque el vehículo sobre una superficie nivelada.

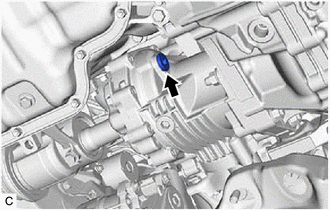

(b) Utilice una llave hexagonal recta de 10 mm y una llave inglesa acodada de 10 x 12 mm de largo para extraer el tapón de llenado y la junta de la transferencia del conjunto de la transferencia. |
|

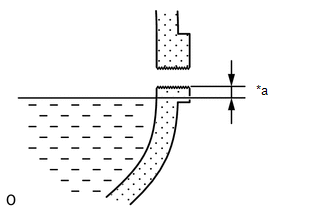

(c) Asegúrese de que el nivel de aceite esté a una distancia de entre 0 y 5 mm (0 a 0.197 pulg.) del borde inferior del orificio de obturación del tapón de llenado de la transferencia. Si el resultado no es el especificado, añada aceite de transferencia. Tipo de aceite y viscosidad: Aceite de engranaje diferencial original de Toyota LT SAE 75W-85 API GL-5 o equivalente AVISO:
|
|
(d) Si el nivel de aceite es bajo, vuelva a llenar el aceite de transferencia después de comprobar si hay fugas de aceite.

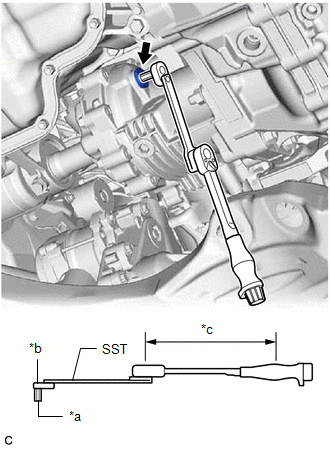

(e) Utilice la SST, una llave hexagonal recta de 10 mm y una llave para tuercas de unión de 10 mm para colocar el tapón de llenado de la transferencia y una junta nueva en el conjunto de la transferencia. SST: 09961-00950 Torque: Par de apriete especificado : 39 N·m {398 kgf·cm, 29 ft·lbf} OBSERVACIÓN:
|
|
6. COMPRUEBE SI HAY FUGAS DE ACEITE DE LA TRANSFERENCIA
7. INSTALE EL CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2
Haga clic aquí
8. INSTALE LA CUBIERTA INFERIOR DEL MOTOR No. 1
Haga clic aquí
9. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA
Haga clic aquí
10. COLOQUE LA ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA
Haga clic aquí
