Toyota Camry Manual de reparaciones XV70 (2017-2023): Componentes

COMPONENTES

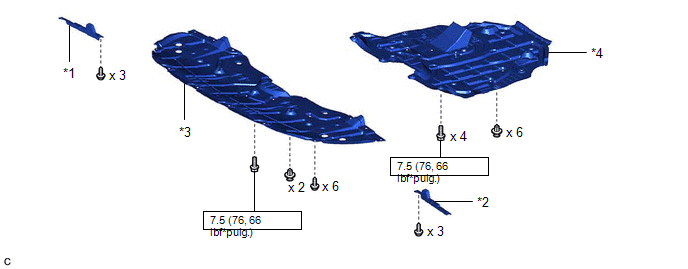

ILUSTRACIÓN

*1

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA DERECHA

*2

ALMOHADILLA DE EXTENSIÓN DEL ARCO DE LA RUEDA DELANTERA IZQUIERDA

*3

CUBIERTA INFERIOR DEL MOTOR Nº 1

*4

CONJUNTO DE LA CUBIERTA INFERIOR DEL MOTOR NO. 2

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

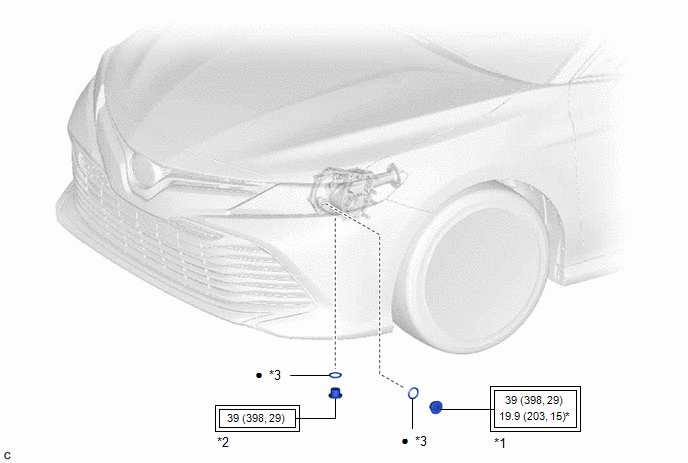

ILUSTRACIÓN

*1

TAPÓN DE LLENADO DE LA TRANSFERENCIA

*2

TAPÓN DE DRENAJE DE LA TRANSFERENCIA

*3

JUNTA

-

-

Par de apriete para "Zonas principales que implican el rendimiento básico del vehículo, como moverse/girar/detenerse": N*m (kgf*cm, lbf*pi.)

*

Para utilizar con la SST y una llave de tuercas de unión

Pieza no reutilizable

-

-

Aceite De Transferencia
...
