Toyota Camry Manual de reparaciones XV70 (2017-2023): InspecciOn

Toyota Camry Manual de reparaciones XV70 (2017-2023) / Interior del vehículo / Asiento / Conjunto Del Dispositivo De Ajuste Del Soporte Lumbar (para Asiento Electrico Fabricado Por Tmmk) / InspecciOn

INSPECCION

PROCEDIMIENTO

1. REVISE EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO

(a) Compruebe el funcionamiento del conjunto del dispositivo de ajuste del soporte lumbar izquierdo.

(1) Compruebe si el respaldo del asiento delantero se mueve con suavidad cuando la bateria se encuentra conectada a los terminales del conector del conjunto izquierdo del dispositivo de ajuste del soporte lumbar.

OK:

Conexion de la bateria

Direccion de funcionamiento

Terminal positivo de la bateria (+) > Terminal 2

Terminal negativo (-) de la bateria > Terminal 1

El respaldo del asiento se mueve hacia adelante

Terminal positivo de la bateria (+) > Terminal 1

Terminal negativo de la bateria (-) > Terminal 2

El respaldo del asiento se mueve hacia atras

Si el resultado no es el especificado, sustituya el conjunto del dispositivo de ajuste del soporte lumbar izquierdo.

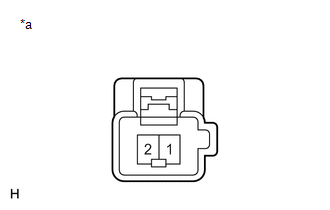

*a

Componente sin mazo de cables conectado

(conjunto del dispositivo de ajuste del soporte lumbar izquierdo)
