EXTRACCION
PRECAUCION / AVISO / OBSERVACION
A continuacion se muestran los procedimientos necesarios (ajuste, calibracion, inicializacion o registro) que deben realizarse despues de que se hayan extraido, instalado o sustituido las piezas durante la extraccion o instalacion del conjunto del dispositivo de ajuste del soporte lumbar izquierdo.
Procedimientos necesarios despues de extraer/instalar/sustituir las piezas|
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efecto/funcion no operativa cuando no se lleva a cabo el procedimiento necesario |
Enlace |
|---|---|---|---|
|
Desconecte el cable del terminal negativo de la bateria |
Realice la calibracion a punto cero del sensor de direccion |
Sistema de asistencia al seguimiento de carril |
|
|
Sistema anticolision | |||
|
Memorice el punto neutro del angulo de la direccion |
Sistema de monitoreo de asistencia al estacionamiento |
| |
|
Sistema de supervision de vista panoramica |
|
ADVERTENCIA:
Haga clic aqui .gif)
PROCEDIMIENTO
1. EXTRAIGA EL CONJUNTO DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
2. RETIRE LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
3. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
4. EXTRAIGA EL PROTECTOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
5. EXTRAIGA EL PROTECTOR INTERIOR DEL COJIN DEL ASIENTO DELANTERO IZQUIERDO
Haga clic aqui
6. EXTRAIGA EL CONJUNTO DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL
Haga clic aqui
7. EXTRAIGA EL SOPORTE DEL REPOSACABEZAS DEL ASIENTO DELANTERO
Haga clic aqui
8. EXTRAIGA LA FUNDA DEL RESPALDO DEL ASIENTO DELANTERO DE TIPO INDIVIDUAL CON ALMOHADILLA
Haga clic
aqui
9. EXTRAIGA EL SOPLADOR DEL CLIMATIZADOR DEL RESPALDO (con sistema de climatizacion de los asientos)

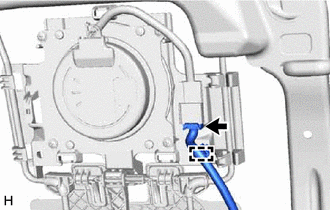

| (a) Desenganche la abrazadera del mazo de cables y desconecte el conector. OBSERVACION: Desenganche primero la abrazadera del mazo de cables. |
|

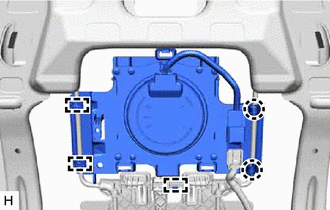

| (b) Desenganche las 2 garras y los 3 ganchos, y extraiga el soplador del climatizador del respaldo del asiento. OBSERVACION: Desenganche primero las 2 garras. |
|
10. EXTRAIGA EL CONJUNTO DEL DISPOSITIVO DE AJUSTE DEL SOPORTE LUMBAR IZQUIERDO
(a) Sin sistema de climatizacion de los asientos:

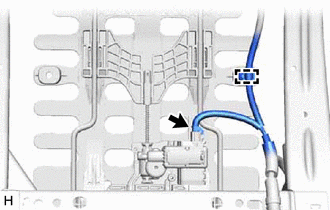

| (1) Desenganche la abrazadera y desconecte el conector. OBSERVACION: Desenganche la abrazadera en primer lugar. |
|
| (2) Desenganche los 8 ganchos para extraer el conjunto del dispositivo de ajuste del soporte lumbar izquierdo. |
|
(b) Con sistema de climatizacion de los asientos:

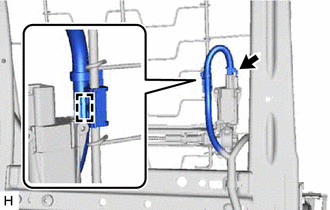

| (1) Desenganche la abrazadera y desconecte el conector. OBSERVACION: Desenganche la abrazadera en primer lugar. |
|

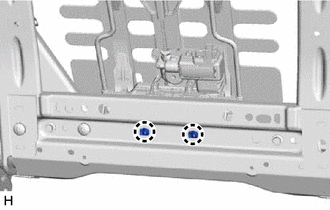

| (2) Desenganche las 2 garras. |
|

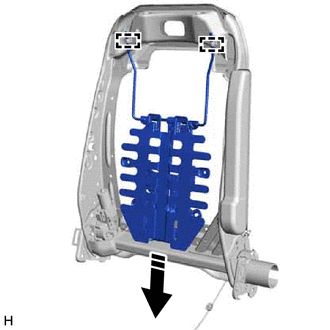

(3) Desenganche las 2 guias y extraiga el conjunto del dispositivo de ajuste del soporte lumbar izquierdo como se muestra en la ilustracion.
.png) |
Extraiga en esta direccion |
